בדיקות CTS-V של מסגרת האודיו דורשות התערבות אנושית וציוד חיצוני מסוים, כולל מתאם ללולאת אודיו, מתאם או ממשק מ-USB לאנלוגי, מיקרופון USB ייחוס ורמקולים חיצוניים.
הוראות כלליות לגישה לבדיקות בדף הזה
בדיקת זמן האחזור של לולאה חוזרת
בבדיקת השהיה של לולאת אודיו חוזרת נמדד הזמן הכולל מרגע יצירת אות אודיו ועד לזיהוי של אותו אות. מדידת הזמן הזו משמשת כשרת proxy למדידת ההשהיה הכוללת של מערכת האודיו.
ההשהיה נמדדת בכמה נתיבי נתונים, כולל:
- רמקול למיקרופון
- פלט אודיו ב-USB לקלט
- פלט אנלוגי של 3.5 מ"מ לקלט, אם המכשיר תומך בכך
בחירת ציוד היקפי
אם למכשיר יש שקע אנלוגי לאוזניות בגודל 3.5 מ"מ, צריך מתאם או תקע של לולאת אודיו. המתאם מכיל רכיבים אלקטרוניים שמנתבים אות של פלט אודיו בחזרה לכניסת האודיו.
איור 1. תקע ללולאת אודיו.
יש שתי אפשרויות לבדיקת USB. האפשרות הראשונה היא להשתמש בדונגל לולאת אודיו שמחובר למתאם USB לאנלוגי, כמו שמוצג באיור הבא:

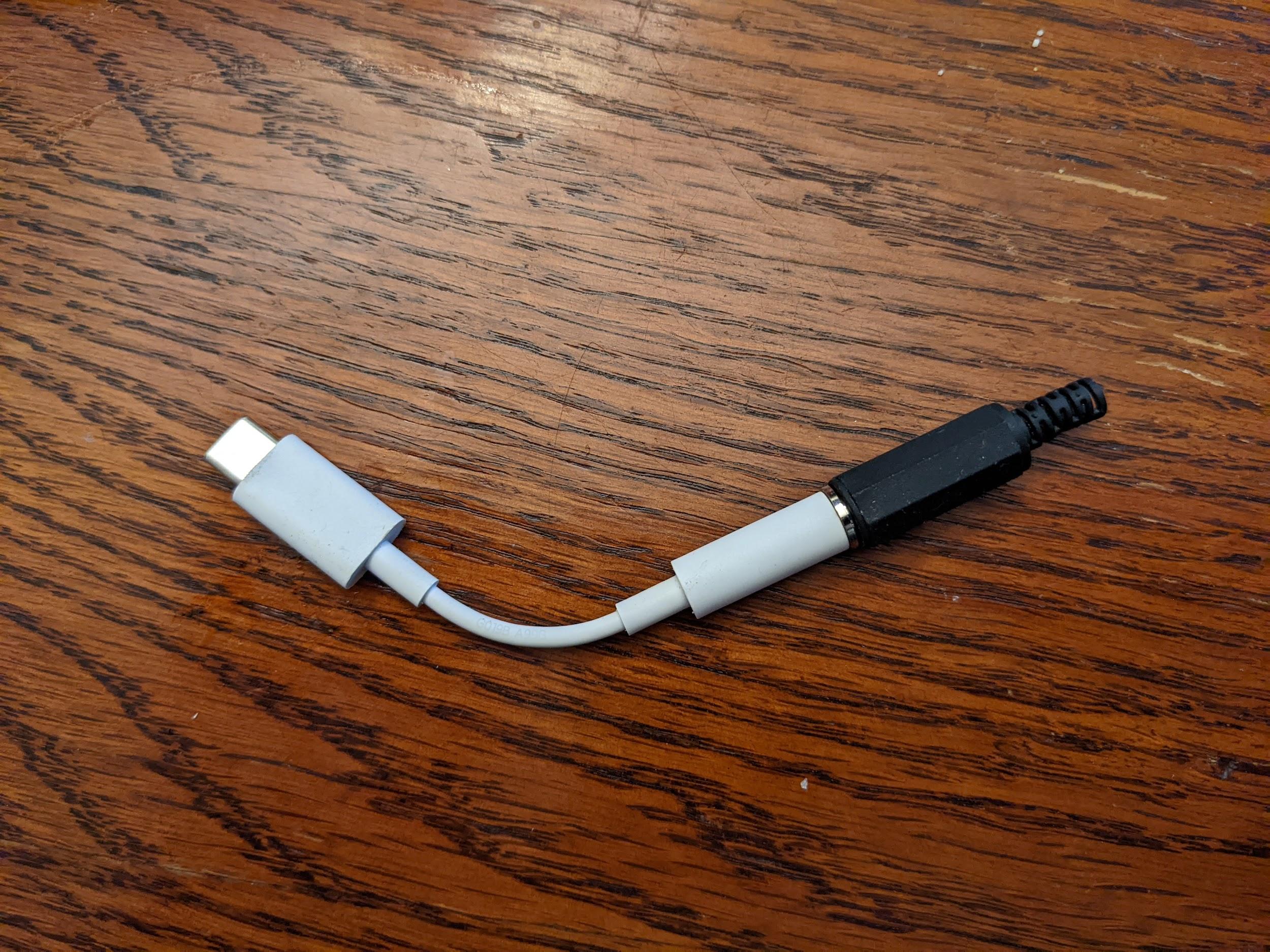

איור 2. תקע של לולאת אודיו מחובר למתאם USB לאנלוגי.
האפשרות השנייה היא להשתמש בממשק אודיו USB עם כבלים שמחברים את הפלט לקלט.
ההוראות האלה רלוונטיות למכשיר Presonus AudioBox USB 96:
- מחברים את מחבר Input 1 ל-Main Out L.
- מחברים את מחבר Input 2 ל-Main Out R.
- מכוונים את הכפתור Input 1 ישר למעלה.
- מכוונים את ידית Input 2 ישר למעלה.
- מגדירים את הכפתור Phones (טלפונים) ל-0.
- מזיזים את הכפתור של המיקסר לקצה השמאלי כדי להפעיל את ההשמעה.
מכוונים את הכפתור הראשי בערך 45 מעלות שמאלה מהמצב האנכי (בערך לשעה 10:30 בתצוגת שעון).

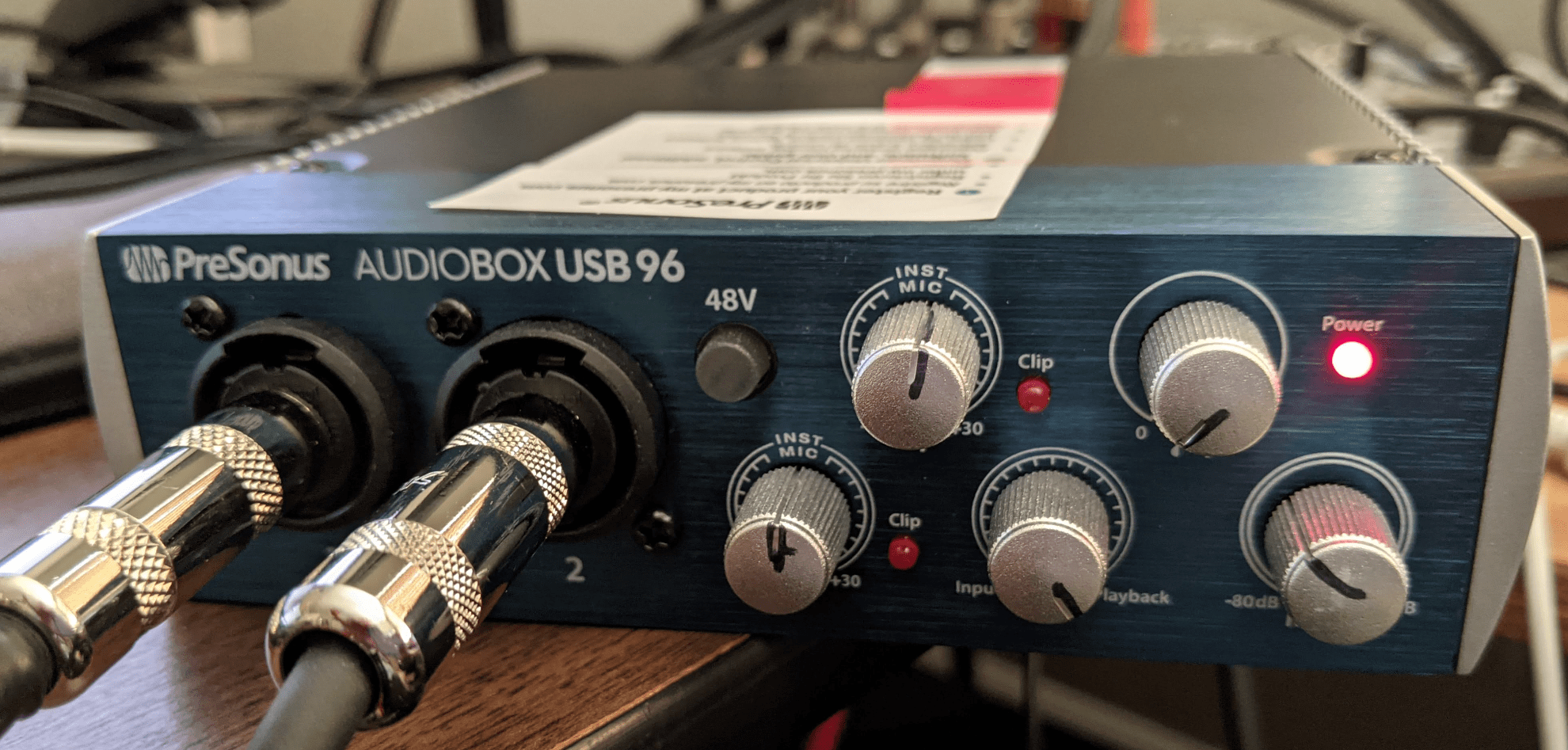

איור 3. ממשק אודיו USB עם ההגדרות הנכונות.
איור 4. מבט מעל של ממשק שמע USB עם החיבורים הנכונים.
הפעלת בדיקת זמן האחזור של משוב האודיו
אחרי שמגדירים את הציוד ההיקפי שנבחר, מריצים את בדיקת השהייה של לולאת האודיו כדי למדוד את השהייה של לולאת האודיו בכל הנתיבים שנתמכים על ידי המכשיר שנבדק (DUT):
בדיקת הרמקול הפנימי למיקרופון הפנימי (דרך הרמקול או המיקרופון):
- מבצעים את הבדיקה הזו בחדר שקט.
- מניחים את ה-DUT במצב שטוח על שולחן. אם ה-DUT נמצא בנרתיק, יכול להיות שתצטרכו להסיר אותו.
- מקישים על התחלה עבור המסלול של הרמקול או המיקרופון. תשמעו סדרה של פרצי רעש, ובסוף תהליך הבדיקה יוצגו התוצאות של הרמקול או המיקרופון. יכול להיות שתצטרכו לשנות את עוצמת הקול כדי לקבל ערך מהימנות מספיק.
אם ל-DUT אין שקע לאוזניות אנלוגיות, מדלגים על השלב הזה. אחרת, צריך לבדוק את שקע האוזניות האנלוגי:
- מכניסים את תקע ה-loopback לשקע האוזניות האנלוגי ב-DUT. כך מפעילים את הלחצן התחלה למסלול הזה.
- מקישים על התחלה. אותה סדרה של פרצי רעש מנותבת דרך שקע האוזניות וזמן האחזור נמדד. יכול להיות שתצטרכו לשנות את נפח הנתונים כדי לקבל ערך מהימנות מספיק.
אם למכשיר הנבדק אין יציאת USB שמיישמת מצב מארח USB, מדלגים על השלב הזה. אחרת, בודקים את יציאת ה-USB:
- מחברים את מכשיר ה-USB loopback (מתאם ותקע loopback או ממשק USB עם כבלי loopback מתאימים) למכשיר הנבדק.
- מקישים על התחלה. אותה סדרה של פרצי רעש מנותבת דרך מתאם או ממשק ה-USB, וההשהיה נמדדת. יכול להיות שתצטרכו לשנות את עוצמת הקול כדי לקבל ערך מהימנות מספיק.
דיווח על התוצאות:
- אם כל המסלולים עומדים בקריטריונים שמפורטים ב-CDD של Android, מסמנים את הבדיקה כעברה.
- אם מסלול כלשהו לא עומד בקריטריונים, מסמנים את הבדיקה כנכשלת.
הפעלת בדיקת קו תדר האודיו
בבדיקה הזו נעשה שימוש במתאם ללולאת אודיו כדי לאפיין את פלט האודיו של קו שמאל וקו ימין משקע אנלוגי של 3.5 מ"מ. בבדיקה נעשה שימוש במשוב מהמיקרופון מהתקע כדי ללכוד אודיו ולחשב את תגובת התדר לכל ערוץ.
לכל ערוץ מוחל קריטריון של אנרגיה מינימלית צפויה בכל פס (מתוך ארבעה).
כדי להריץ את הבדיקה הזו:
- פועלים לפי ההוראות הכלליות כדי לגשת לבדיקה.
מקישים על כן או על לא כדי לדווח אם למכשיר יש יציאה פיזית לאוזניות. אם אין לו יציאה פיזית, מקישים על סימן הווי הירוק בחלק התחתון של המסך כדי לסמן שהבדיקה עברה בהצלחה.
איור 5. קו תדר האודיו.
מחברים תקע לולאה למחבר האוזניות (ראו בדיקת השהיה של לולאה חוזרת).
מקישים על Loopback Plug Ready.

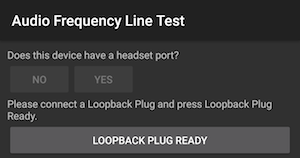

איור 6. תקע הלולאה החוזרת (loopback) מוכן.
מקישים על בדיקה ומחכים שהבדיקה תסתיים.
בסיום הבדיקה, אפשר לראות את התוצאות במסך הבדיקה.

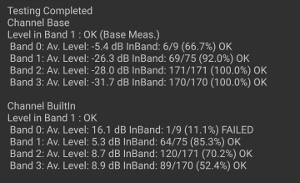

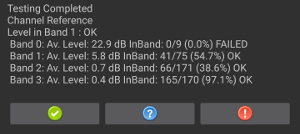

איור 7. הבדיקה הסתיימה.
אם הבדיקה עברה בהצלחה, מקישים על סימן הווי הירוק. אם הבדיקה נכשלה, מקישים על !.
הפעלת בדיקת הרמקולים של תדרי אודיו
בבדיקה הזו נעשה שימוש באות שנקלט על ידי מיקרופון חיצוני עם חיבור USB כדי להעריך את תגובת התדר של הרמקולים.
מיקרופון ייחוס מספק תגובת אודיו שטוחה ולא צבעונית. המיקרופונים האלה משמשים בדרך כלל לציוד ניתוח ומדידה.
מאפייני מיקרופון הייחוס המומלצים:
- תגובת תדר שטוחה בטווח של 100 הרץ עד 20 קילו-הרץ: +/- 2 dB יחס אות לרעש 70 dB (משוקלל A)
- יחס THD ב-1,000 הרץ נמוך מ-1% ב-127 dB SPL
המיקרופונים המומלצים כוללים את המיקרופון המכויל miniDSP USB measurement ואת המיקרופון Dayton Audio UMM-6 USB measurement.
כדי להריץ את הבדיקה:
מקישים על כן או על לא כדי לדווח אם ה-DUT תומך בחיבור של מיקרופון USB ייחוס. אם לא, מקישים על סימן הווי הירוק בחלק התחתון של המסך כדי לסמן שהבדיקה עברה.
איור 8. תמיכה במיקרופון USB.

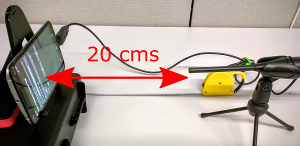

מחברים מיקרופון USB ייחוס למכשיר הנבדק וממקמים את המיקרופון במרחק של 20 ס"מ מהמכשיר הנבדק, בניצב למרכז המסך:
איור 9. המכשיר שנבדק.
מקישים על USB Reference microphone ready (המיקרופון הייחוס USB מוכן).
איור 10. המיקרופון מוכן.
מקישים על בדיקה ומחכים שהבדיקה תסתיים.
בסיום הבדיקה, אפשר לראות את התוצאות במסך הבדיקה.
אם הבדיקה עברה בהצלחה, מקישים על סימן הווי הירוק. אם הבדיקה נכשלה, מקישים על !.
הפעלת בדיקת המיקרופון של תדר האודיו
כדי לבצע את הבדיקה הזו, צריך רמקולים חיצוניים כמקור לרעש לבן ומיקרופון USB ייחוס כדי לכייל את המיקרופון הפנימי של המכשיר הנבדק. לא צריך שלרמקולים תהיה תגובת תדר שטוחה, אבל הם צריכים לספק כיסוי טוב של תדרים נמוכים (100 Hz) עד תדרים גבוהים (20 kHz).
כדי להריץ את הבדיקה:
מדווחים אם ל-DUT יש יציאת פלט אודיו פיזית. אם לא, מקישים על סימן הווי הירוק בתחתית המסך כדי לסמן שהבדיקה עברה בהצלחה.
איור 11. בדיקת המיקרופון לאודיו.

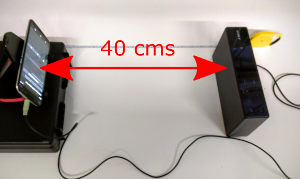

ממקמים את הרמקולים במרחק של 40 ס"מ בניצב למרכז המסך של המכשיר הנבדק.

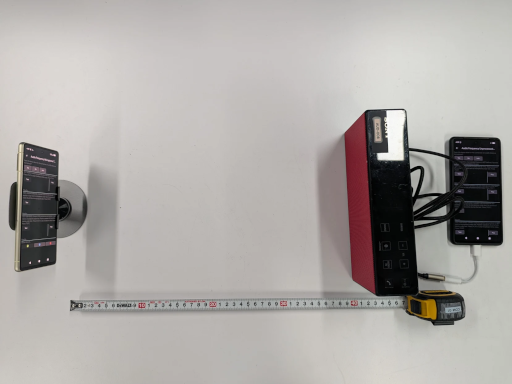

איור 12. המכשיר שנבדק.
מחברים רמקולים חיצוניים לטלפון המשני באמצעות מחבר האוזניות או מחבר יציאת הקו. מנתקים את המיקרופון USB שמחובר למכשיר הנבדק.
מקישים על הפעלה בטלפון העזר, מקישים על בדיקה במכשיר הנבדק וממתינים להשלמת הבדיקה.
איור 13. בדיקת הרעש.
מחברים מיקרופון USB ייחוס למכשיר הנבדק. משאירים את הרמקולים החיצוניים מחוברים וממקמים את המיקרופון ליד המיקרופון הפנימי של ה-DUT, כשהוא מכוון לכיוון הרמקולים החיצוניים.

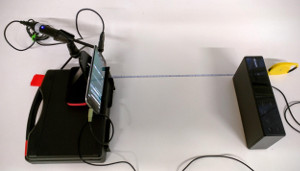

איור 14. מיקום המכשיר.

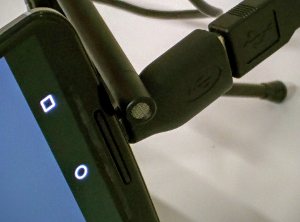

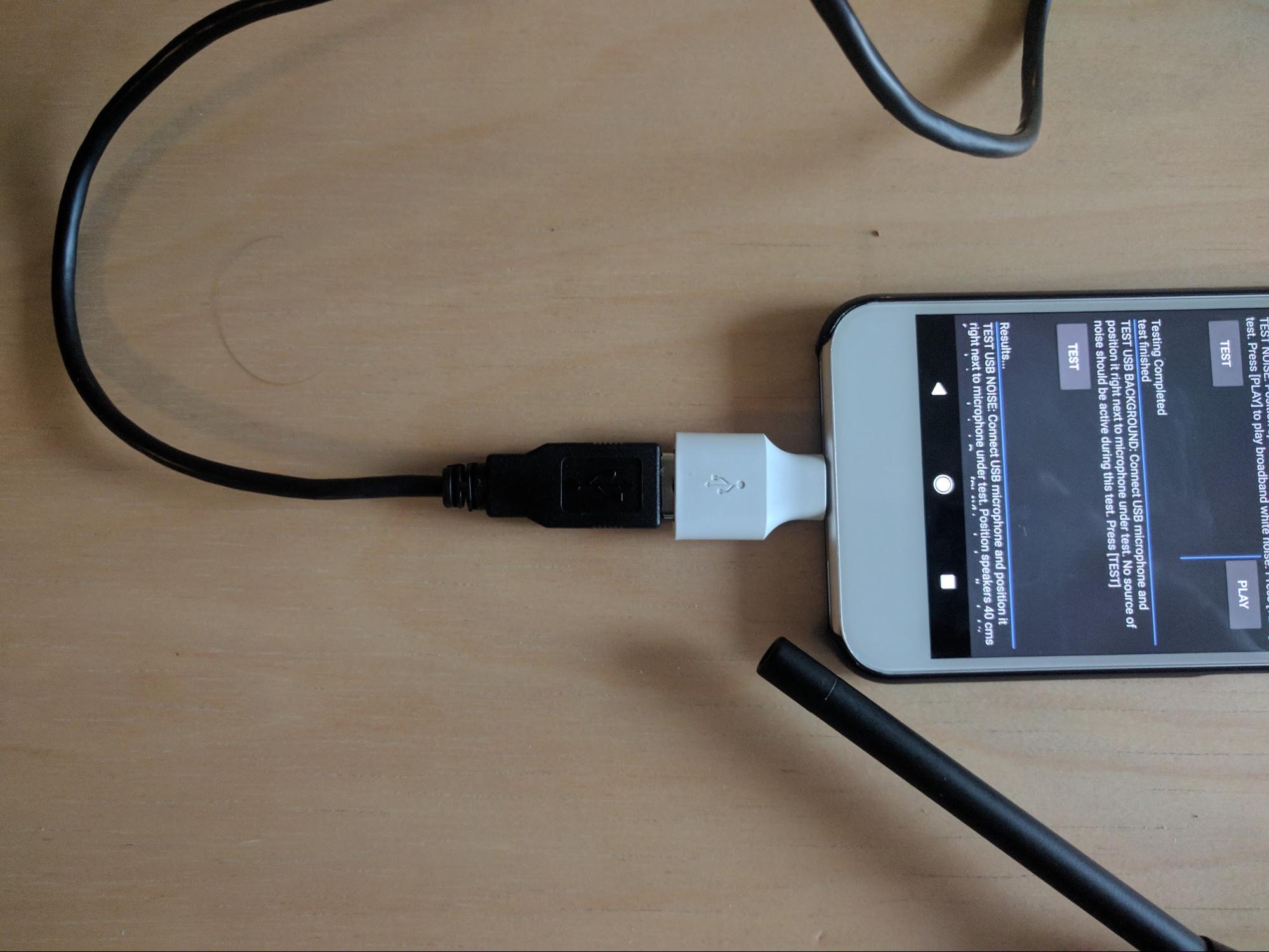

איור 15. מיקום המיקרופון.
מקישים על בדיקה במכשיר הנבדק כדי לבדוק את הרקע של ה-USB וממתינים לסיום הבדיקה.
איור 16. בדיקת הרקע של ה-USB.
מקישים על הפעלה בטלפון העזר, מקישים על בדיקה במכשיר הנבדק וממתינים להשלמת הבדיקה.
איור 17. בדיקת רעשי USB.
מתעדים את תוצאות הבדיקה.
הפעלת הבדיקה של תדר האודיו ללא עיבוד והבדיקה של זיהוי קולי
כדי לערוך את הבדיקה הזו, צריך מדד של רמת לחץ קול (SPL), בנוסף למיקרופון USB ולרמקולים חיצוניים.
בבדיקה של התדרים הלא מעובדים, אם יש ל-DUT הגדרה של התכונה 'תדרים לא מעובדים של אודיו', כל החלקים של הבדיקה הזו צריכים לעבור בהצלחה. אם התכונה הזו לא מוגדרת ב-DUT, הבדיקה יכולה לעבור גם אם חלק מהקטעים נכשלים.
כדי להריץ את הבדיקה:

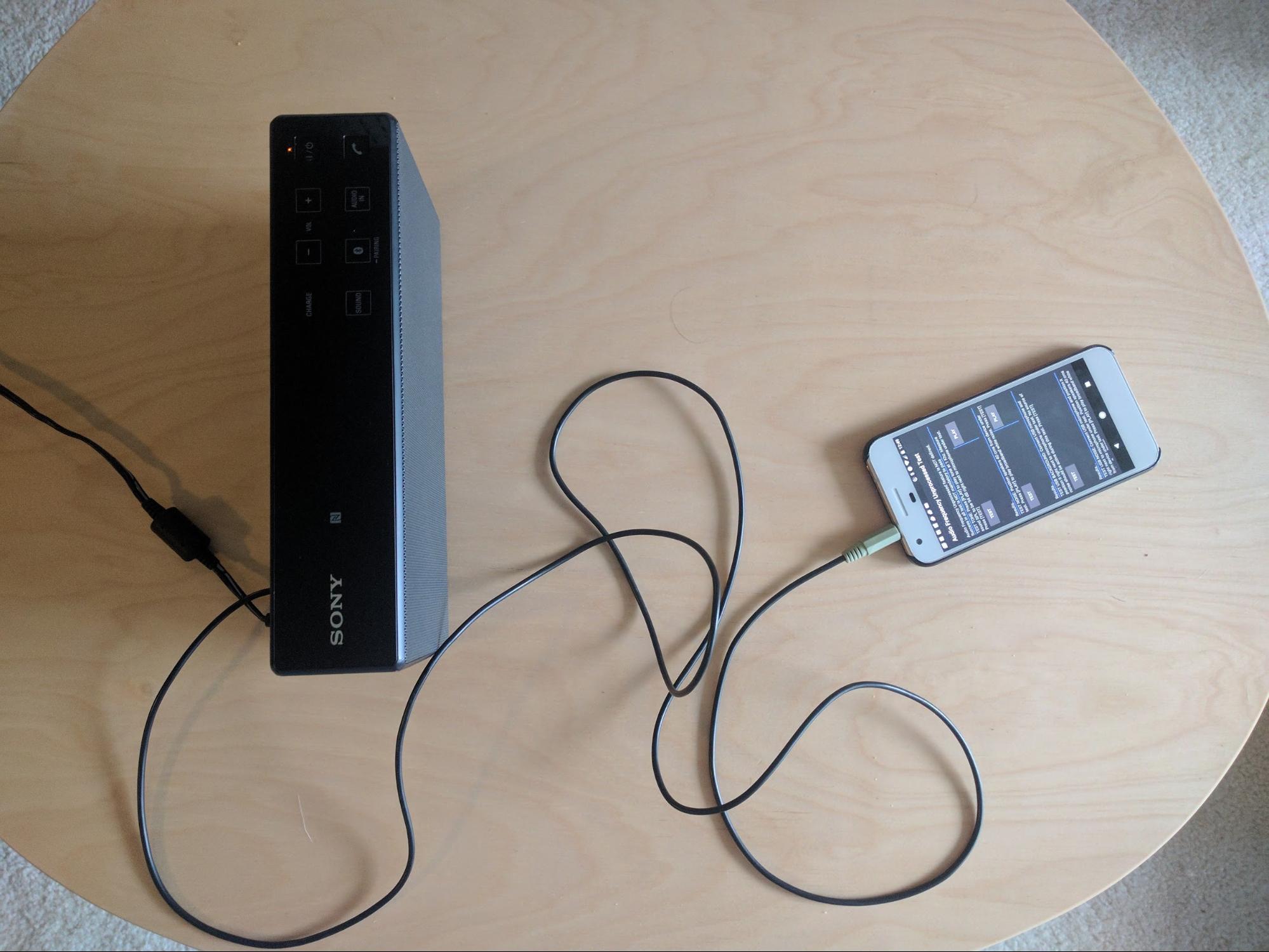

מחברים רמקולים חיצוניים לטלפון העזר. מנתקים כל מיקרופון USB שמחובר למכשיר הנבדק.
כדי לבצע את בדיקת הטון:
- מקישים על הפעלה בטלפון הנוסף.
מזיזים את מד עוצמת הקול קדימה ואחורה בקו ישר מהרמקולים עד שהוא מזהה רמת לחץ קול של 94 dB SPL בבדיקה של תדר לא מעובד ו-90 dB SPL בבדיקה של תדר לזיהוי קולי. האיורים הבאים ממחישים את רמת לחץ הקול, שמוצגת במד רמת לחץ הקול שנמצא בצד שמאל הרחוק.

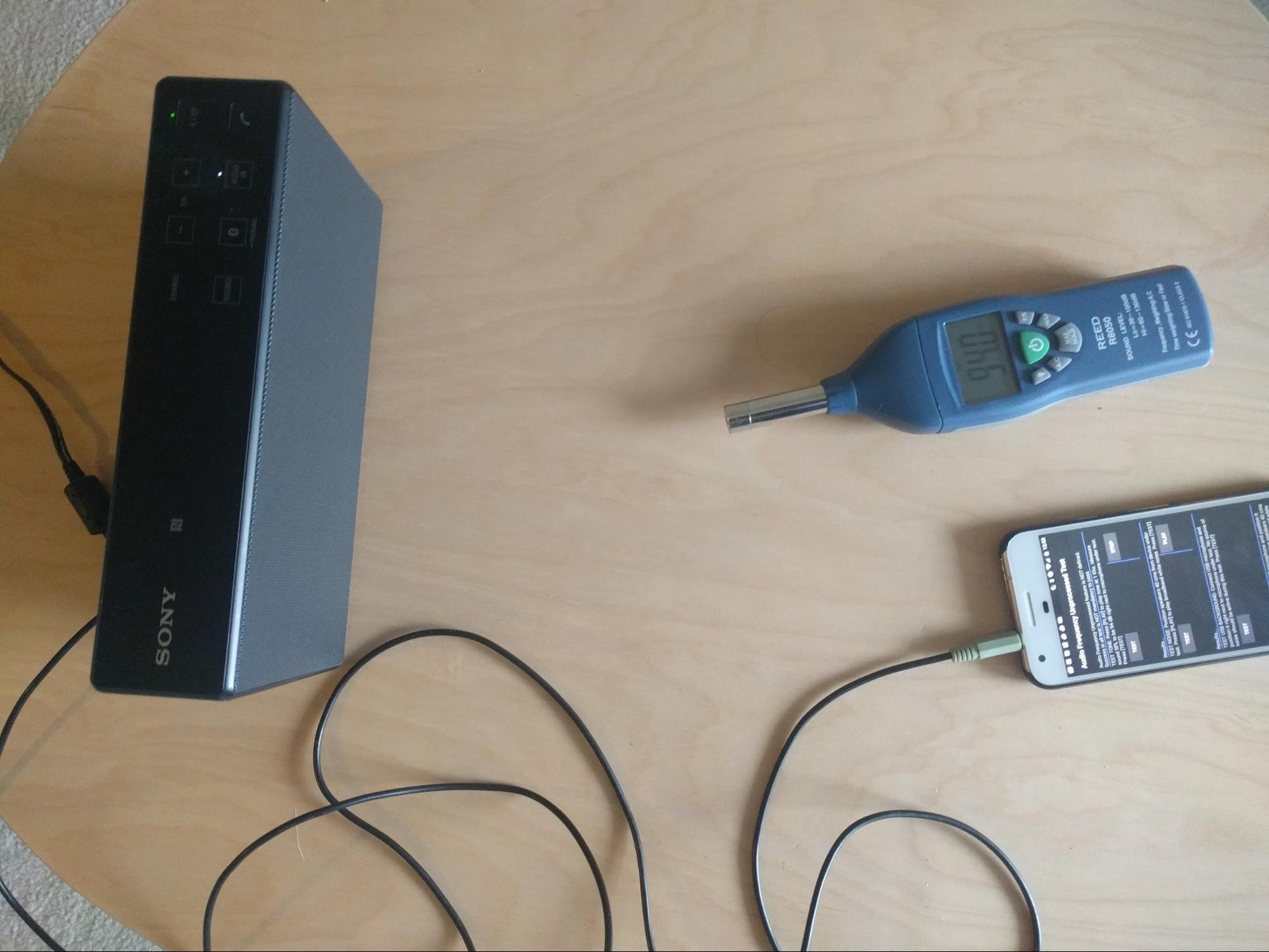

איור 18. הגדרת צליל בדיקה להגדרה הקבועה מראש 'לא מעובד'.
איור 19. הגדרת צליל בדיקה לזיהוי קולי מוגדר מראש.
מזיזים את ה-DUT וממקמים את המיקרופון במיקום דומה למיקום שמצאתם בשלב הקודם.

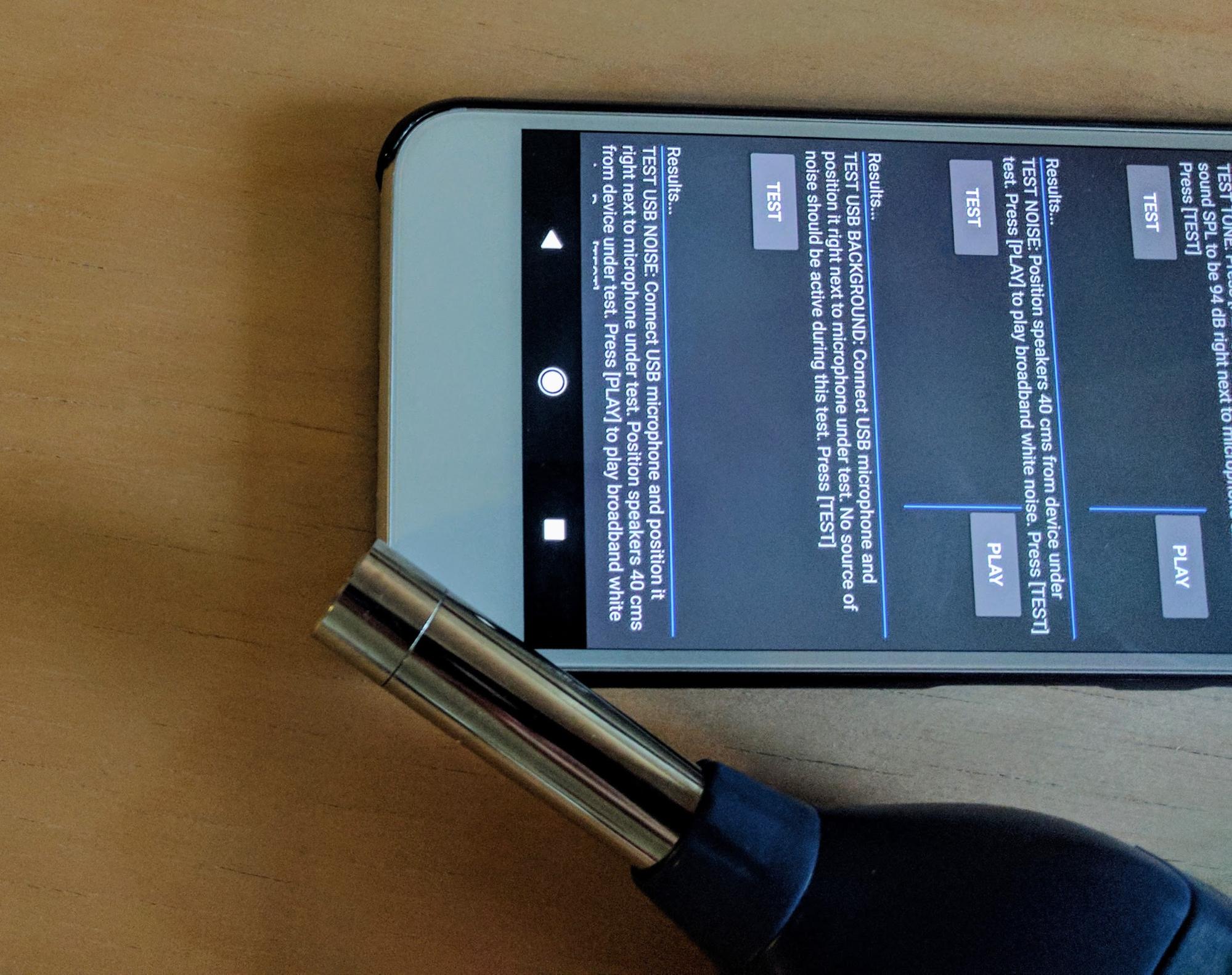

איור 20. מיקום מדד עוצמת הקול.
מקישים על הפעלה בטלפון הנוסף.
מקישים על בדיקה במכשיר הנבדק. המכשיר הנבדק מבצע הקלטת אודיו קצרה.

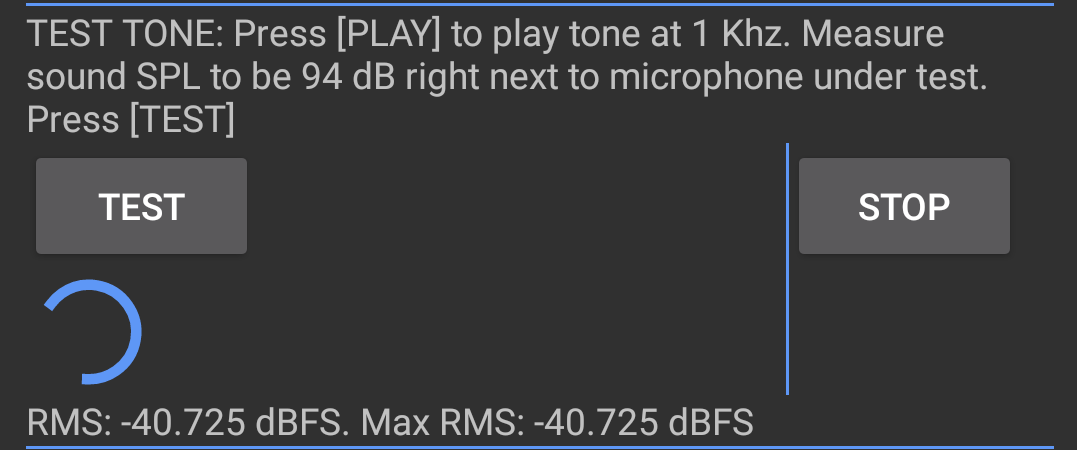

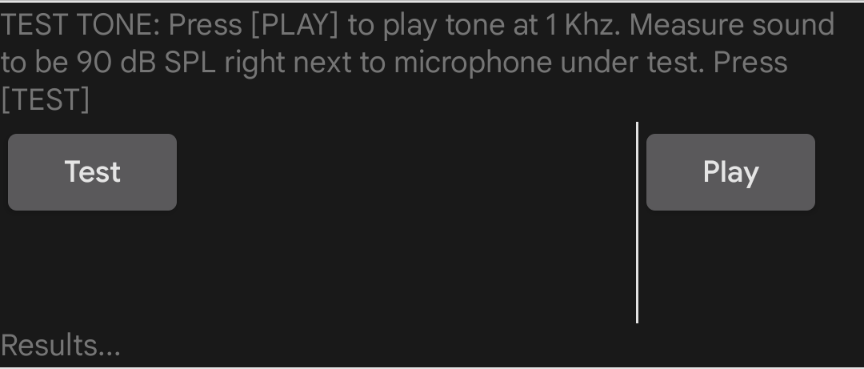

איור 21. הקלטת אודיו.
כדי לבצע את בדיקת הרעש:

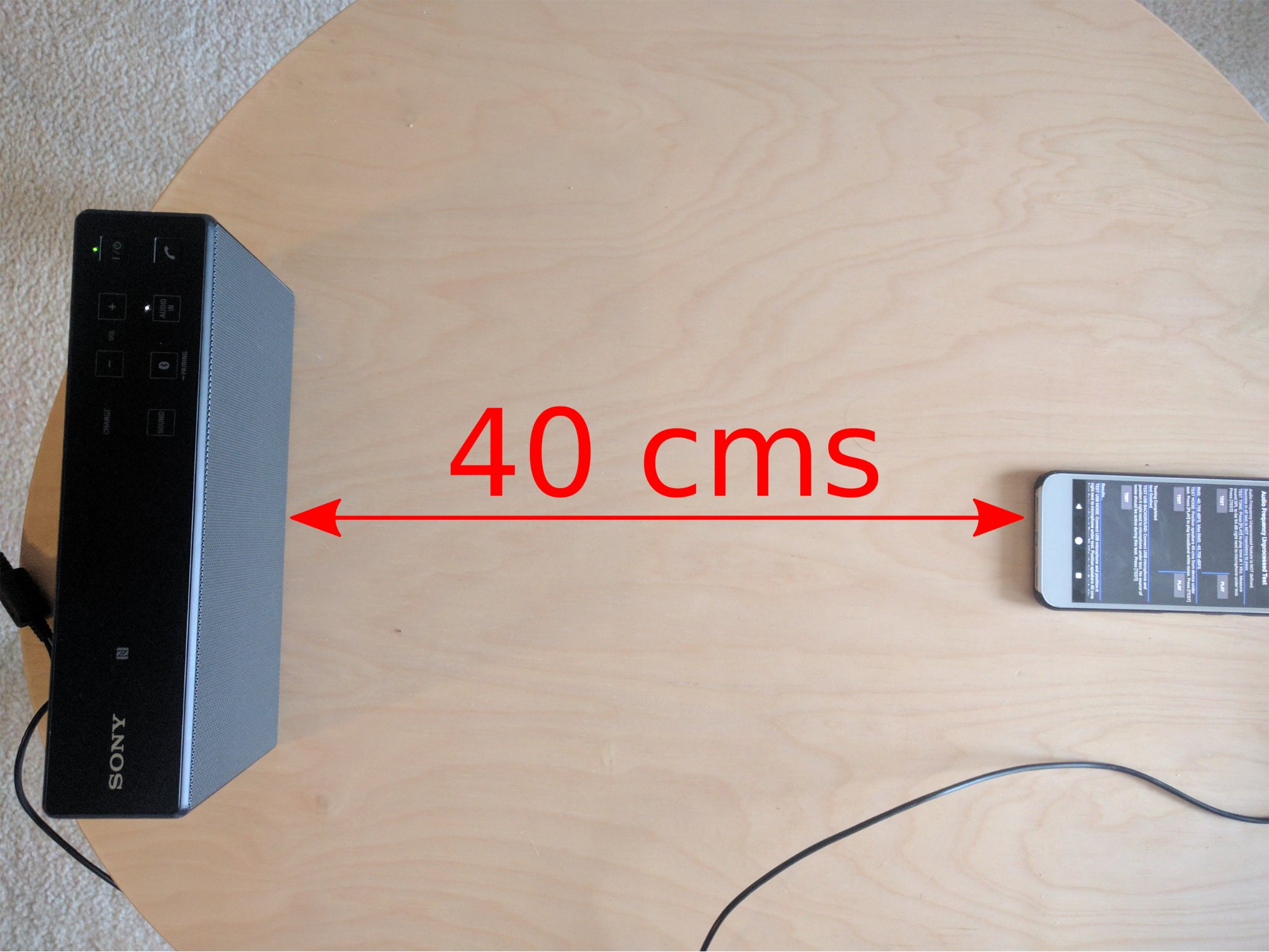

ממקמים את הרמקולים בניצב למרכז המסך של המכשיר הנבדק ובמרחק של 40 ס"מ.
איור 22. מיקום הרמקול.
מקישים על הפעלה בטלפון הנוסף.
מקישים על בדיקה במכשיר הנבדק וממתינים לסיום הבדיקה.

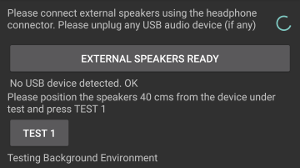

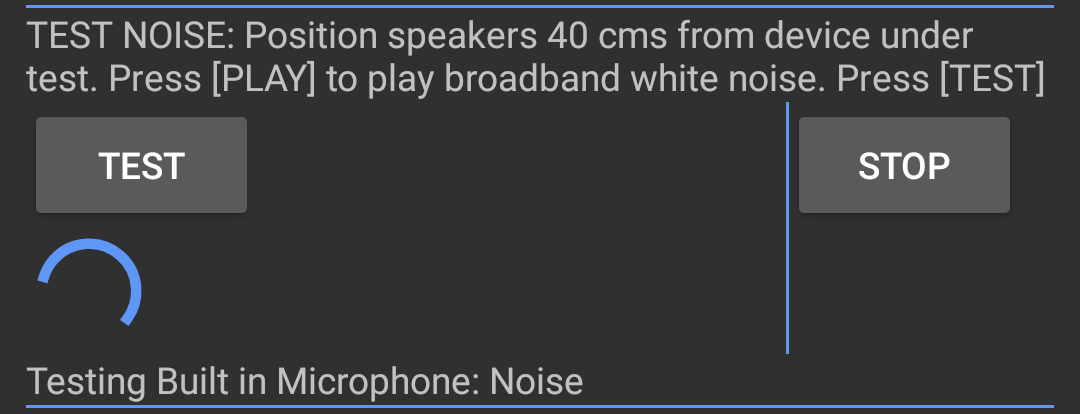

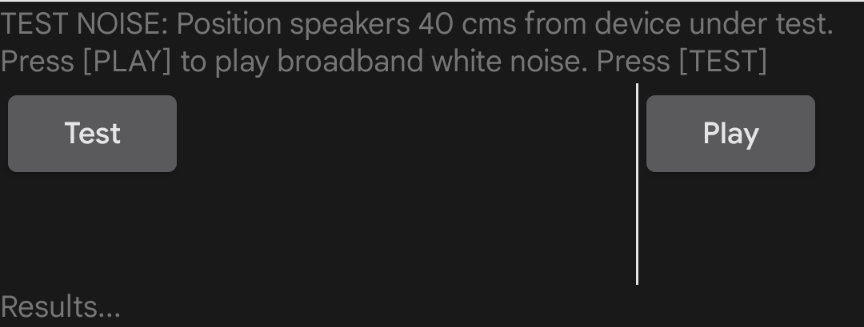

איור 23. הבדיקה מתבצעת.
כדי לבדוק את הרקע של ה-USB:
- מחברים מיקרופון USB Reference למכשיר הנבדק וממקמים אותו קרוב למיקרופון הפנימי של המכשיר הנבדק.
מקישים על בדיקה. הבדיקה תפעל והתוצאות יוצגו במסך.

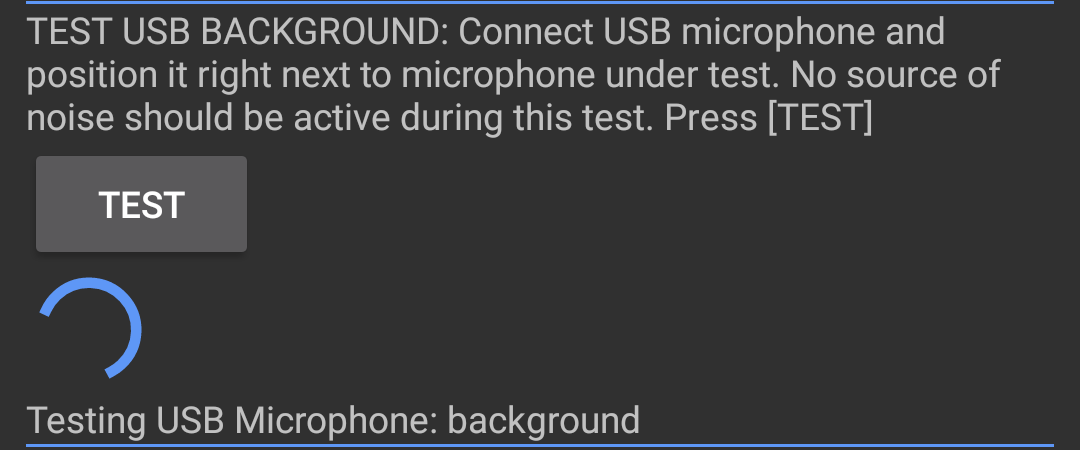

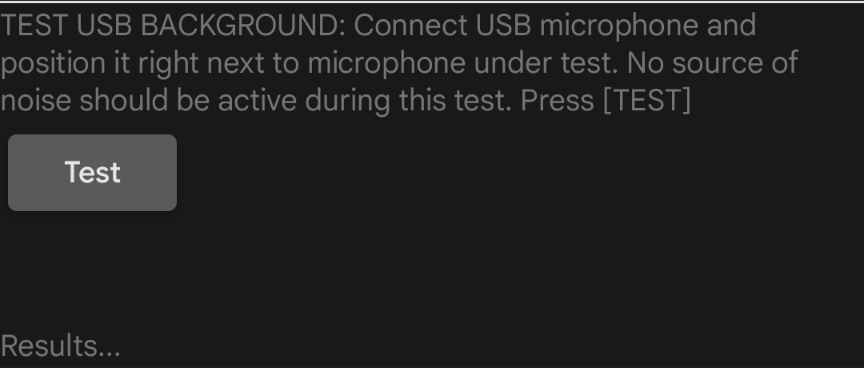

איור 24. הבדיקה מתבצעת.
כדי לבדוק רעשי USB:
- ממקמים מיקרופון USB באותו מיקום כמו בבדיקה הקודמת.
- מקישים על הפעלה בטלפון הנוסף. הרמקול משמיע רעש פס רחב.
מקישים על בדיקה במכשיר הנבדק. הבדיקה תפעל והתוצאות יוצגו במסך.
איור 25. הבדיקה מתבצעת.
אפשר לראות את התוצאות של כל ארבעת החלקים של הבדיקה. חוזרים על הקטעים לפי הצורך.

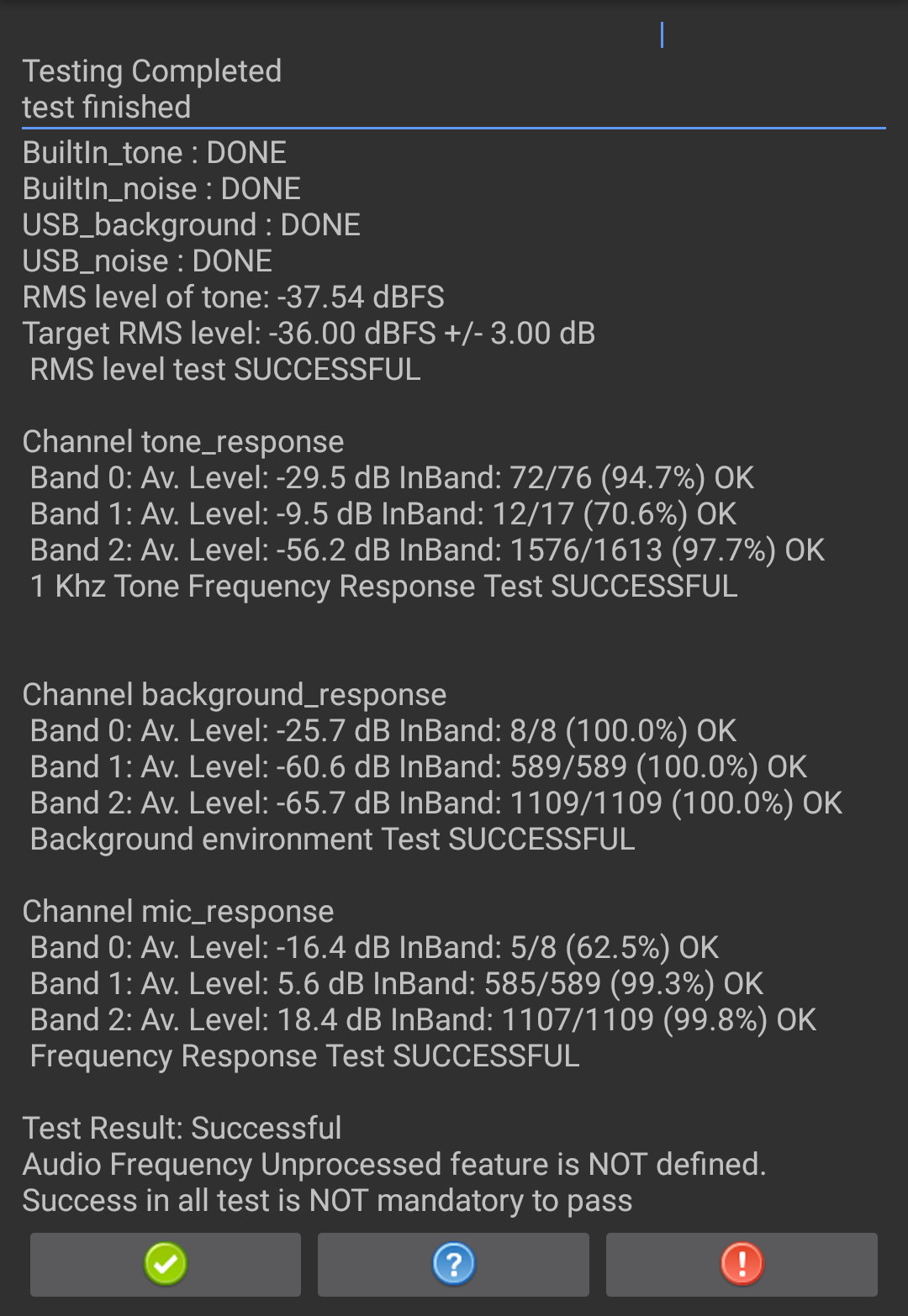

איור 26. תוצאות הבדיקה.
אם הבדיקה עברה בהצלחה, מקישים על סימן הווי הירוק. אם הבדיקה נכשלה, מקישים על !.
