تستهای چارچوب صوتی CTS-V نیاز به مداخله انسانی و برخی سختافزارهای خارجی، از جمله یک دانگل حلقهبک صوتی ، یک آداپتور یا رابط USB به آنالوگ، یک میکروفون مرجع USB و بلندگوهای خارجی دارند.
برای دسترسی به آزمونهای این صفحه، به دستورالعملهای عمومی مراجعه کنید.
آزمون تأخیر حلقه برگشتی
آزمون تأخیر حلقه برگشتی صدا، کل زمان از تولید یک سیگنال صوتی تا تشخیص همان سیگنال را اندازهگیری میکند. این اندازهگیری زمانی به عنوان معیاری برای اندازهگیری تأخیر کلی سیستم صوتی استفاده میشود.
تأخیر در چندین مسیر داده اندازهگیری میشود، از جمله:
- بلندگو به میکروفون
- خروجی صدای USB به ورودی
- خروجی آنالوگ ۳.۵ میلیمتری به ورودی در صورت پشتیبانی دستگاه
لوازم جانبی را انتخاب کنید
اگر دستگاه دارای جک هدست آنالوگ ۳.۵ میلیمتری است، به یک دانگل یا دوشاخه حلقهبک صدا نیاز دارید. دانگل حاوی قطعات الکترونیکی است که سیگنال خروجی صدا را به ورودی صدا هدایت میکند.

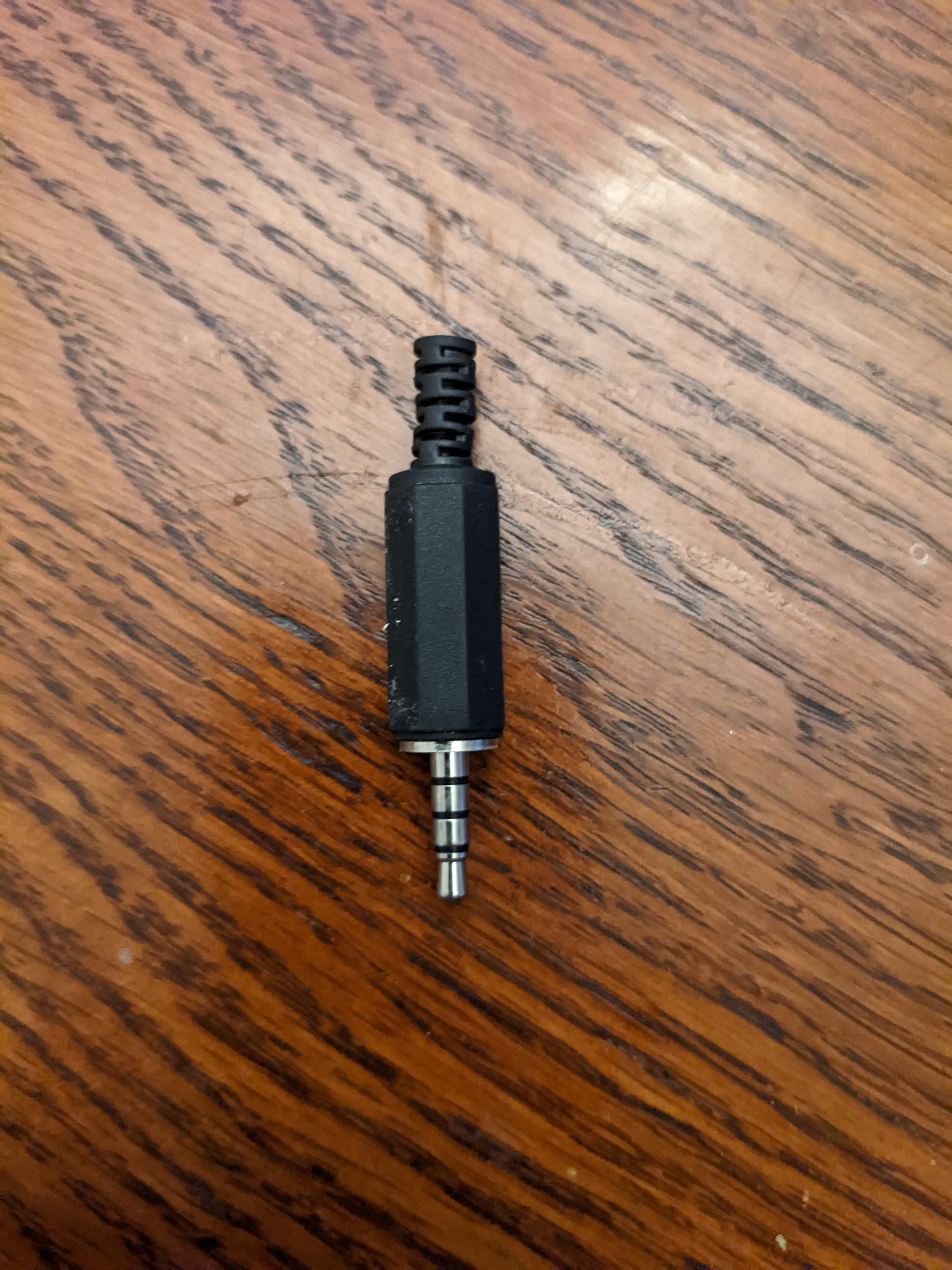

شکل ۱. پلاگین حلقه برگشت صدا.
برای آزمایش USB، دو گزینه دارید. گزینه اول استفاده از یک دانگل حلقهبک صوتی متصل به یک آداپتور USB به آنالوگ است که در شکل زیر نشان داده شده است:

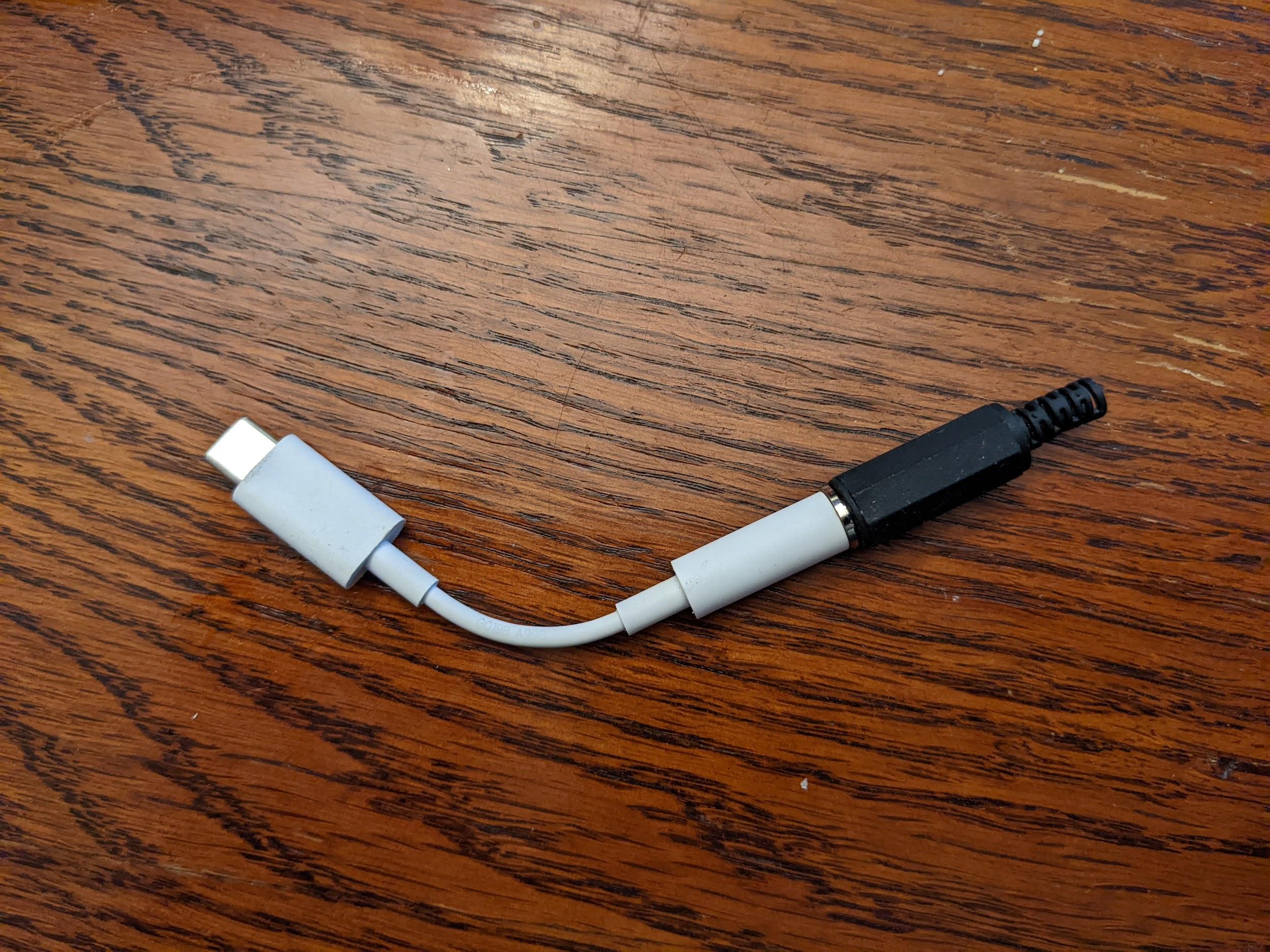

شکل ۲. دوشاخه حلقهبک صدا متصل به آداپتور USB به آنالوگ.
گزینه دوم استفاده از رابط صوتی USB با کابلهایی است که خروجی را به ورودی متصل میکنند.
این دستورالعملها برای دستگاه Presonus AudioBox USB 96 هستند:
- کانکتور ورودی ۱ را به خروجی اصلی L وصل کنید.
- کانکتور ورودی ۲ را به خروجی اصلی R وصل کنید.
- دکمه ورودی ۱ را روی حالت مستقیم به بالا قرار دهید.
- دکمه ورودی ۲ را روی حالت مستقیم به بالا قرار دهید.
- دکمه Phones را روی 0 تنظیم کنید.
- دکمه میکسر را برای پخش (Playback) در منتهیالیه سمت راست قرار دهید.
پیچ تنظیم اصلی (Main) را حدود ۴۵ درجه به سمت چپ (حدود ساعت ۱۰:۳۰) تنظیم کنید.

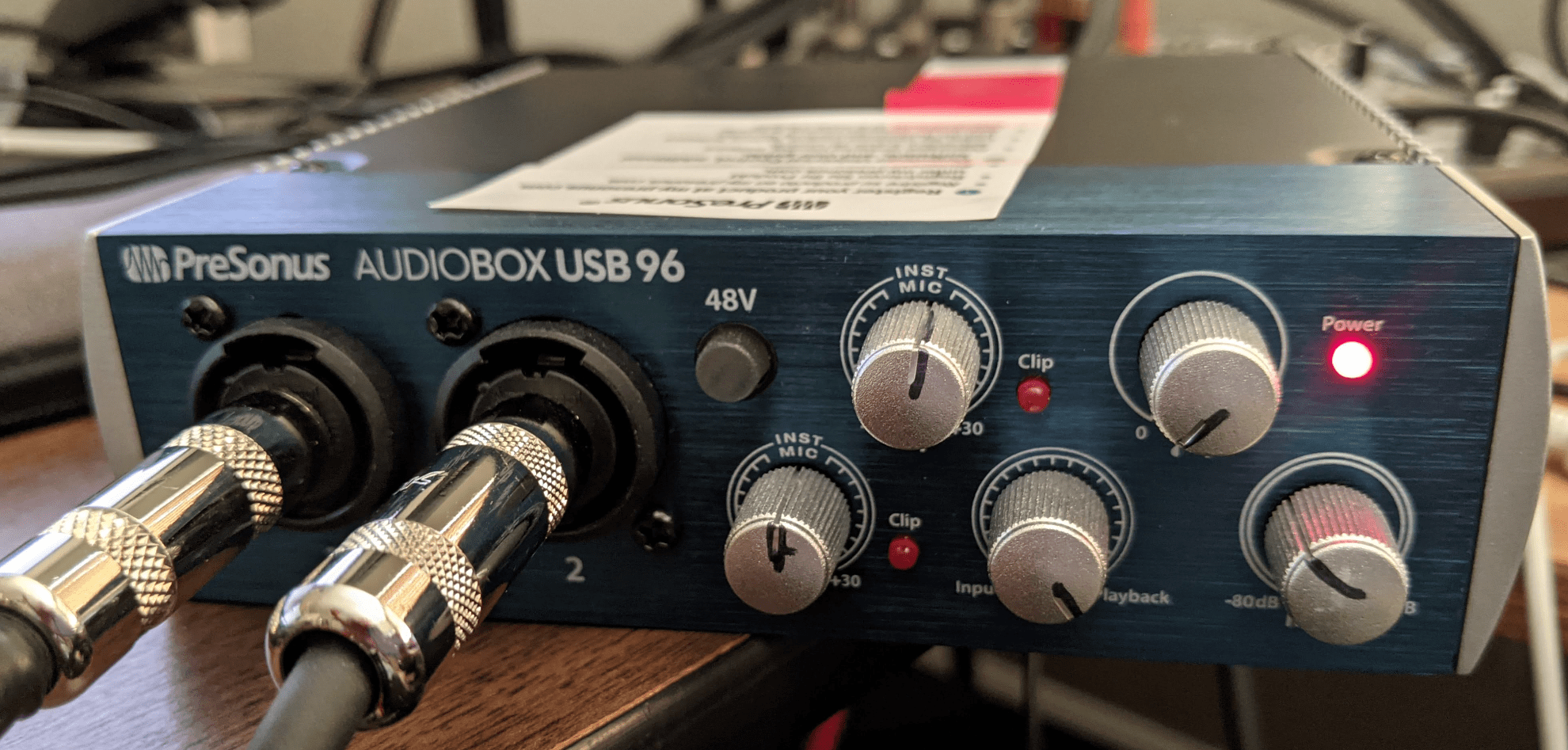

شکل ۳. رابط صوتی USB با تنظیمات صحیح.

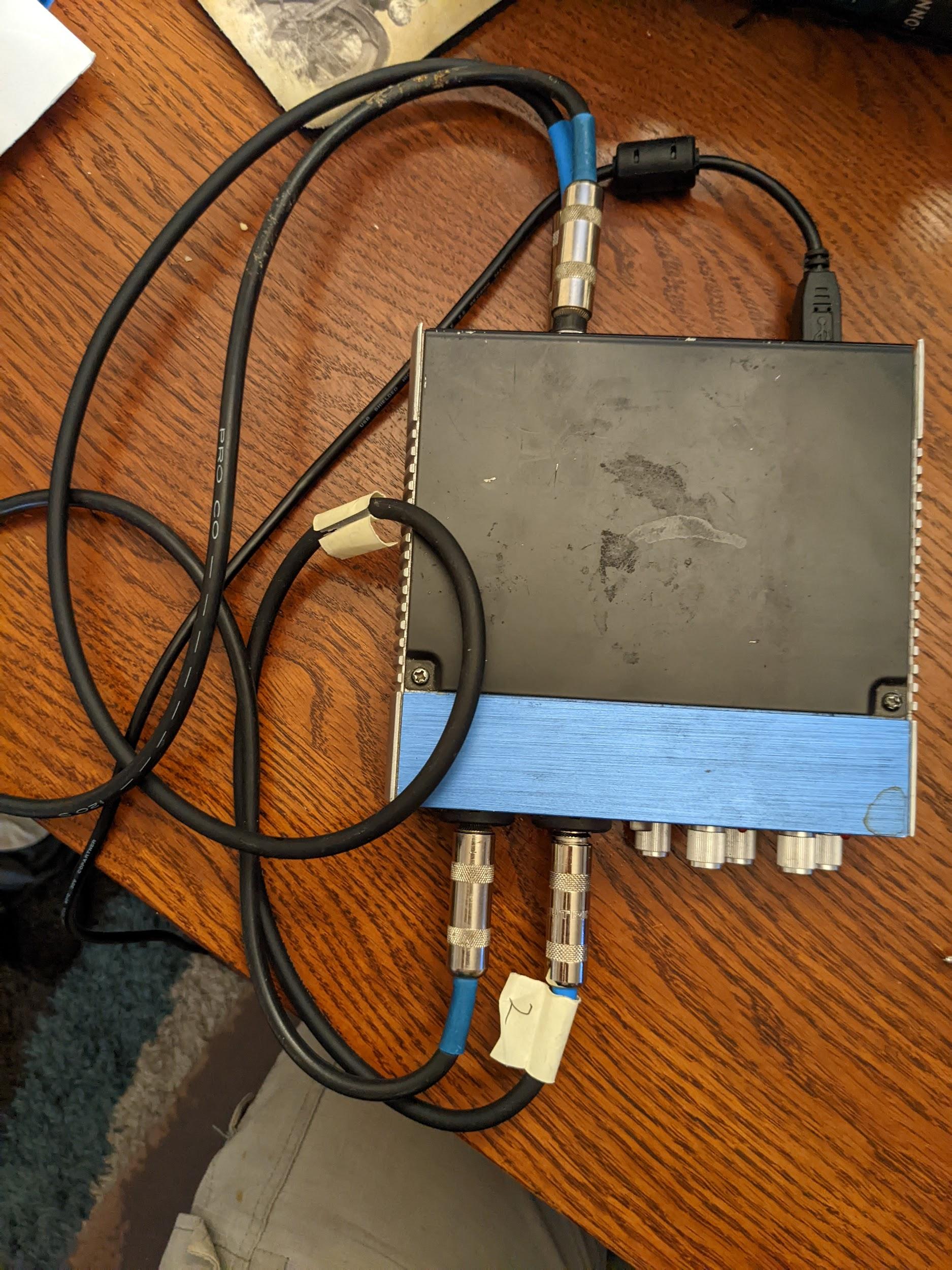

شکل ۴. نمای بالای رابط صوتی USB با اتصالات صحیح.
تست تأخیر حلقه برگشتی صدا را اجرا کنید
پس از تنظیم لوازم جانبی انتخابی خود، تست تأخیر حلقه برگشت صدا را اجرا کنید تا میزان تأخیر حلقه برگشت را در تمام مسیرهای پشتیبانی شده توسط دستگاه تحت آزمایش (DUT) اندازهگیری کنید:
بلندگوی داخلی را به میکروفون داخلی (مسیر بلندگو یا میکروفون) آزمایش کنید:
- این آزمایش را در یک اتاق آرام انجام دهید.
- دستگاه تست نفوذ (DUT) را صاف روی میز قرار دهید. اگر دستگاه تست نفوذ در یک قاب قرار دارد، ممکن است لازم باشد آن قاب را بردارید.
- برای مسیر بلندگو یا میکروفون، روی «شروع» ضربه بزنید. مجموعهای از نویزهای پشت سر هم پخش میشوند و در پایان فرآیند آزمایش، نتایج مسیر بلندگو یا میکروفون نمایش داده میشود. ممکن است لازم باشد میزان صدا را تنظیم کنید تا به مقدار اطمینان کافی برسید.
اگر دستگاه DUT جک هدست آنالوگ ندارد، از این مرحله صرف نظر کنید. در غیر این صورت، جک هدست آنالوگ را آزمایش کنید:
- دوشاخه حلقه برگشتی را به جک هدست آنالوگ روی DUT وارد کنید. این کار دکمه شروع را برای این مسیر فعال میکند.
- روی شروع ضربه بزنید. همان سری از نویزهای پشت سر هم از طریق جک هدست هدایت میشوند و تأخیر اندازهگیری میشود. ممکن است لازم باشد میزان صدا را تنظیم کنید تا مقدار اطمینان کافی را به دست آورید.
اگر دستگاه DUT پورت USB با قابلیت پشتیبانی از حالت میزبان USB ندارد، از این مرحله صرف نظر کنید. در غیر این صورت، پورت USB را آزمایش کنید:
- دستگاه حلقه برگشتی USB (آداپتور و دوشاخه حلقه برگشتی یا رابط USB با کابلهای حلقه برگشتی مناسب) را به DUT وصل کنید.
- روی شروع ضربه بزنید. همان سری از انفجارهای نویز از طریق آداپتور یا رابط USB هدایت میشوند و تأخیر اندازهگیری میشود. ممکن است لازم باشد میزان صدا را تنظیم کنید تا مقدار اطمینان کافی به دست آید.
نتایج را گزارش دهید:
- اگر همه مسیرها معیارهای ذکر شده در CDD اندروید را برآورده کنند، تست را به عنوان «قبولشده» علامتگذاری کنید.
- اگر هر مسیری معیارها را برآورده نمیکند، آزمون را به عنوان ناموفق علامتگذاری کنید.
تست خط فرکانس صوتی را اجرا کنید
این آزمایش از یک دانگل حلقهبک صوتی برای مشخص کردن خروجی صدای خط چپ و راست از جک آنالوگ ۳.۵ میلیمتری استفاده میکند. این آزمایش از بازخورد میکروفون از دوشاخه برای ضبط صدا و محاسبه پاسخ فرکانسی برای هر کانال استفاده میکند.
برای هر کانال، معیاری برای حداقل انرژی مورد انتظار در هر باند (از چهار باند) اعمال میشود.
برای اجرای این آزمون:
- برای دسترسی به آزمون، دستورالعملهای عمومی را دنبال کنید.
برای گزارش اینکه آیا دستگاه دارای پورت فیزیکی هدست است یا خیر، روی بله یا خیر ضربه بزنید. اگر پورت فیزیکی ندارد، با ضربه زدن روی علامت سبز در پایین صفحه، تست را قبول شده علامت بزنید.
شکل ۵. خط فرکانس صوتی.
یک دوشاخه حلقه برگشتی را به رابط هدست وصل کنید ( به تست تأخیر حلقه برگشتی مراجعه کنید).

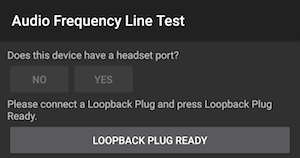

روی آماده بودن دوشاخهی حلقهپشتی ضربه بزنید.
شکل ۶. دوشاخه حلقهبک آماده است.
روی تست ضربه بزنید و منتظر بمانید تا تست کامل شود.
پس از اتمام آزمون، نتایج را در صفحه آزمون مشاهده کنید.

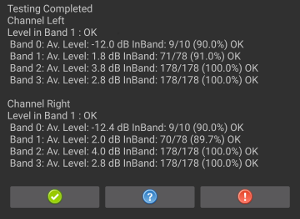

شکل ۷. آزمایش کامل شد.
اگر آزمون با موفقیت انجام شد، روی علامت سبز ضربه بزنید. اگر آزمون با شکست مواجه شد، روی ! ضربه بزنید.
تست بلندگو با فرکانس صوتی را اجرا کنید
این آزمایش از سیگنال ضبط شده توسط یک میکروفون مرجع USB خارجی برای ارزیابی پاسخ فرکانسی بلندگوها استفاده میکند.
میکروفون مرجع، پاسخ صوتی صاف و بدون رنگ ارائه میدهد. این میکروفونها اغلب برای تجهیزات آنالیز و اندازهگیری استفاده میشوند.
حداقل مشخصات میکروفون مرجع توصیه شده:
- پاسخ فرکانسی مسطح در محدوده ۱۰۰ هرتز تا ۲۰ کیلوهرتز: +/- ۲ دسیبل نسبت سیگنال به نویز ۷۰ دسیبل (با وزن A)
- نسبت THD در ۱۰۰۰ هرتز کمتر از ۱٪ در ۱۲۷ دسیبل SPL
میکروفونهای پیشنهادی شامل میکروفون کالیبره شده اندازهگیری miniDSP USB و میکروفون اندازهگیری USB Dayton Audio UMM-6 هستند.
برای اجرای آزمون:
برای گزارش اینکه آیا دستگاه DUT از اتصال میکروفون مرجع USB پشتیبانی میکند یا خیر، روی بله یا خیر ضربه بزنید. اگر اینطور نیست، با ضربه زدن روی علامت سبز در پایین صفحه، تست را به عنوان قبول شده علامت بزنید.

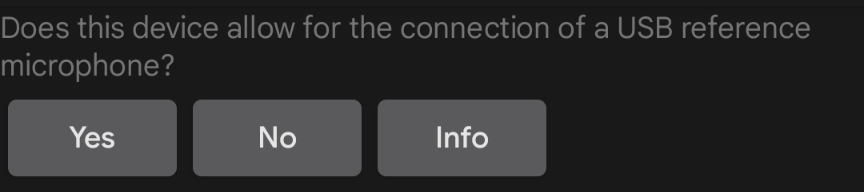

شکل ۸. پشتیبانی از میکروفون USB.

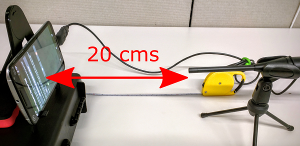

یک میکروفون مرجع USB را به DUT وصل کنید و میکروفون را در فاصله 20 سانتیمتری از DUT و عمود بر مرکز صفحه نمایش قرار دهید:
شکل ۹. دستگاه تحت آزمایش.
روی میکروفون مرجع USB آماده ضربه بزنید.
شکل ۱۰. میکروفون آماده است.
روی تست ضربه بزنید و منتظر بمانید تا تست کامل شود.
پس از اتمام آزمون، نتایج را در صفحه آزمون مشاهده کنید.
اگر آزمون با موفقیت انجام شد، روی علامت سبز ضربه بزنید. اگر آزمون با شکست مواجه شد، روی ! ضربه بزنید.
تست میکروفون فرکانس صوتی را انجام دهید
این آزمایش به بلندگوهای خارجی برای منبع صدای نویز سفید و یک میکروفون مرجع USB برای کالیبره کردن میکروفون داخلی DUT در برابر آن نیاز دارد. بلندگوها نیازی به پاسخ فرکانسی مسطح ندارند، اما به پوشش خوبی از فرکانسهای پایین (100 هرتز) تا فرکانسهای بالا (20 کیلوهرتز) نیاز دارند.
برای اجرای آزمون:
گزارش دهید که آیا DUT دارای پورت خروجی صدای فیزیکی است یا خیر. اگر اینطور نیست، با ضربه زدن روی علامت سبز در پایین صفحه، تست را به عنوان قبول شده علامت بزنید.
شکل ۱۱. تست میکروفون صوتی.
بلندگوها را 40 سانتیمتر عمود بر مرکز صفحه نمایش DUT قرار دهید.

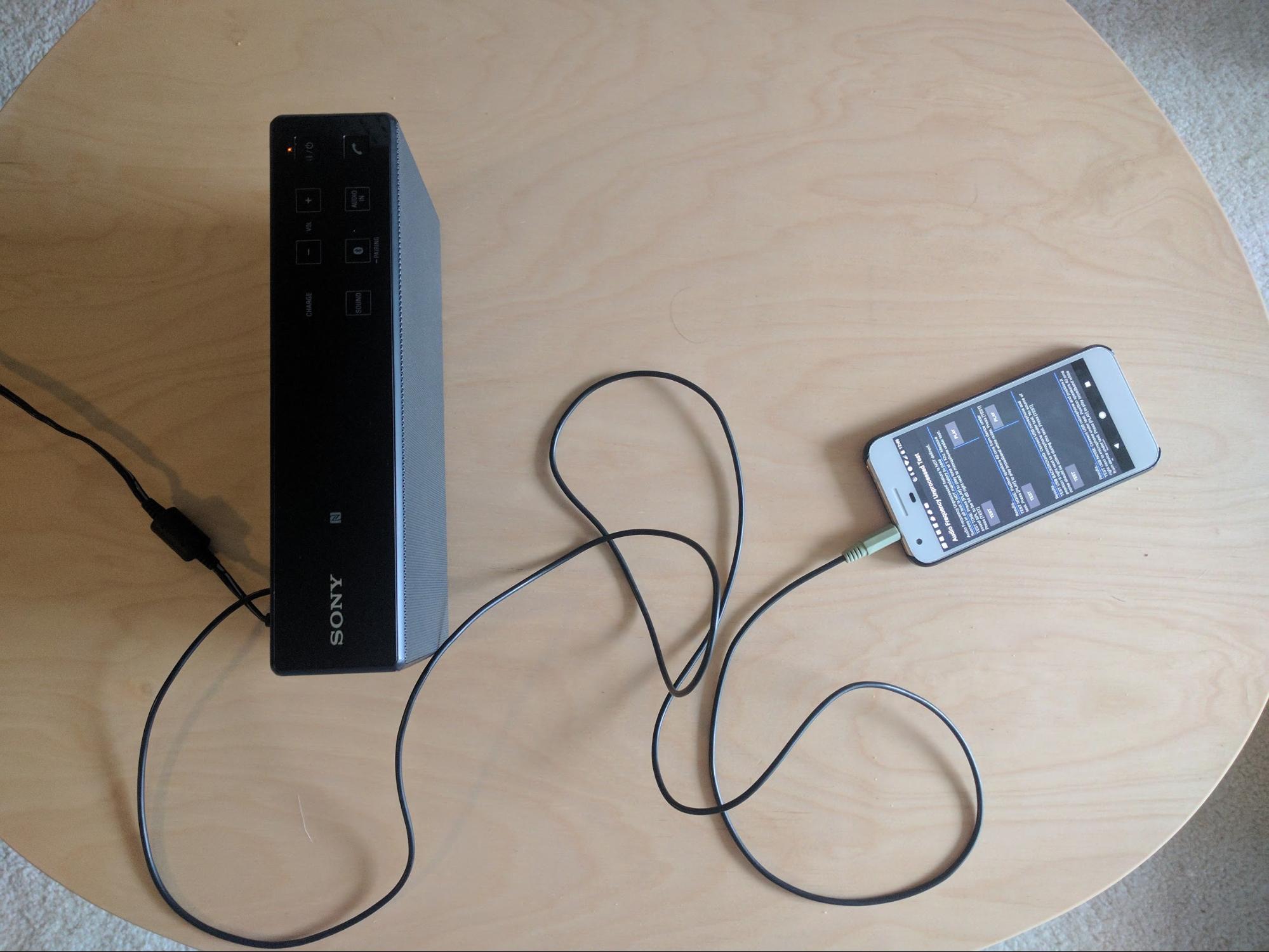

شکل ۱۲. دستگاه تحت آزمایش.
بلندگوهای خارجی را با استفاده از هدفون یا کانکتور خروجی خط به تلفن کمکی وصل کنید. هرگونه میکروفون USB متصل به DUT را جدا کنید.
روی پخش (Play) در گوشی کمکی و روی تست (Test) در دستگاه پخش دیجیتال (DUT) ضربه بزنید و منتظر بمانید تا آزمایش کامل شود.
شکل ۱۳. نویز آزمایش.
یک میکروفون مرجع USB را به DUT وصل کنید. بلندگوهای خارجی را متصل نگه دارید و میکروفون را در کنار میکروفون داخلی DUT، به سمت بلندگوهای خارجی قرار دهید.

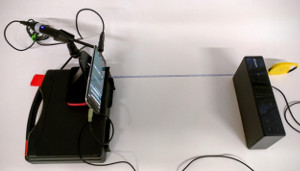

شکل ۱۴. موقعیت دستگاه.

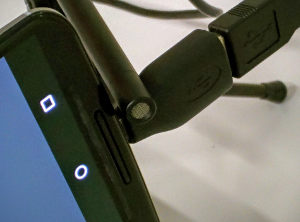

شکل ۱۵. موقعیت میکروفون.

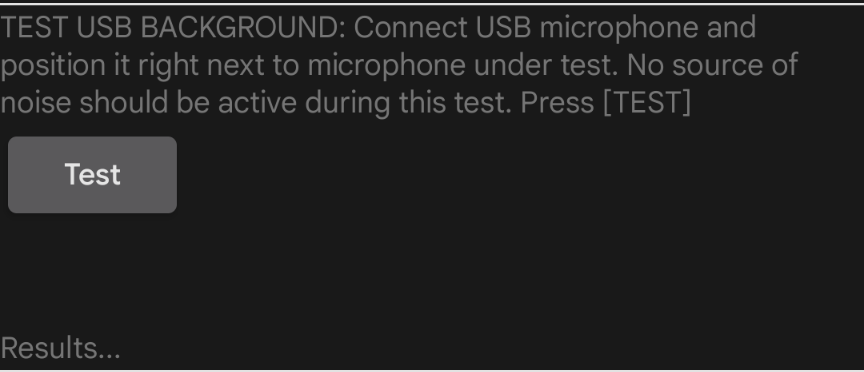

برای آزمایش پسزمینه USB، روی Test روی DUT ضربه بزنید و منتظر بمانید تا آزمایش کامل شود.

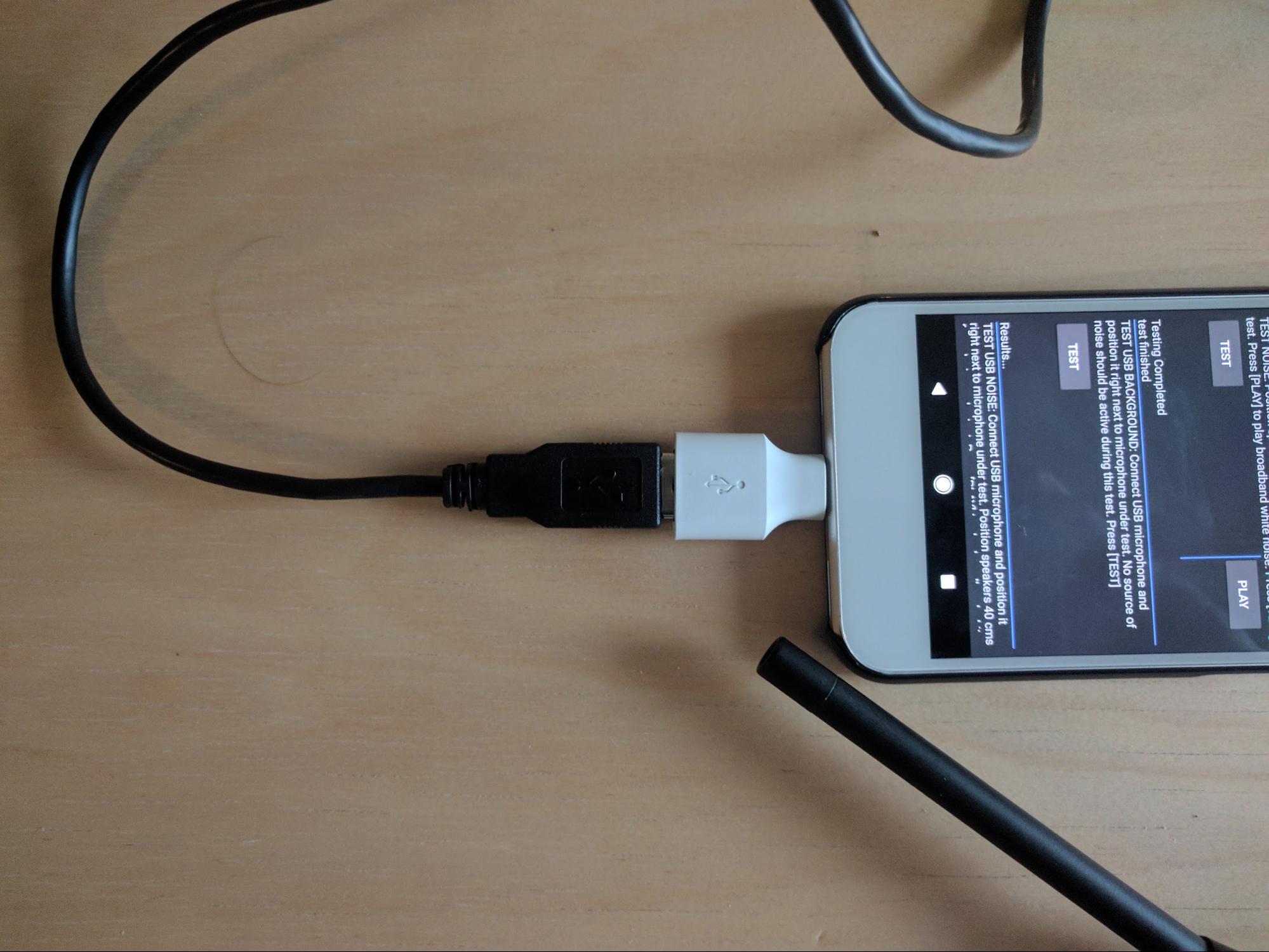

شکل ۱۶. پسزمینهی تست USB.
روی پخش (Play) در گوشی کمکی و روی تست (Test) در دستگاه پخش دیجیتال (DUT) ضربه بزنید و منتظر بمانید تا آزمایش کامل شود.
شکل ۱۷. تست نویز USB.
نتایج آزمایش را ثبت کنید.
تست فرکانس صوتی پردازش نشده و تست تشخیص صدا را اجرا کنید
این آزمایش علاوه بر میکروفون مرجع USB و بلندگوهای خارجی، به یک دستگاه اندازهگیری سطح فشار صدا (SPL) نیز نیاز دارد.
برای آزمون فرکانس پردازش نشده، اگر دستگاه تست نفوذ (DUT) تعریفی برای ویژگی فرکانس صوتی پردازش نشده داشته باشد، تمام بخشهای این آزمون باید قبول شوند. اگر دستگاه تست نفوذ این ویژگی را تعریف نکرده باشد، حتی اگر برخی از بخشها با شکست مواجه شوند، آزمون میتواند قبول شود.
برای اجرای آزمون:
بلندگوهای خارجی را به تلفن کمکی وصل کنید. هرگونه میکروفون USB متصل به DUT را جدا کنید.
برای انجام آزمایش تُن:
- روی پخش در تلفن کمکی ضربه بزنید.
دستگاه سنجش فشار صوت (SPL) را در یک خط مستقیم از بلندگوها به جلو و عقب حرکت دهید تا سطح فشار صوتی ۹۴ دسیبل SPL را برای آزمایش فرکانس پردازش نشده و ۹۰ دسیبل SPL را برای آزمایش تشخیص صدای فرکانسی تشخیص دهد. شکلهای زیر سطح فشار صوتی را نشان میدهند که روی دستگاه سنجش فشار صوت واقع در سمت چپ نشان داده شده است.

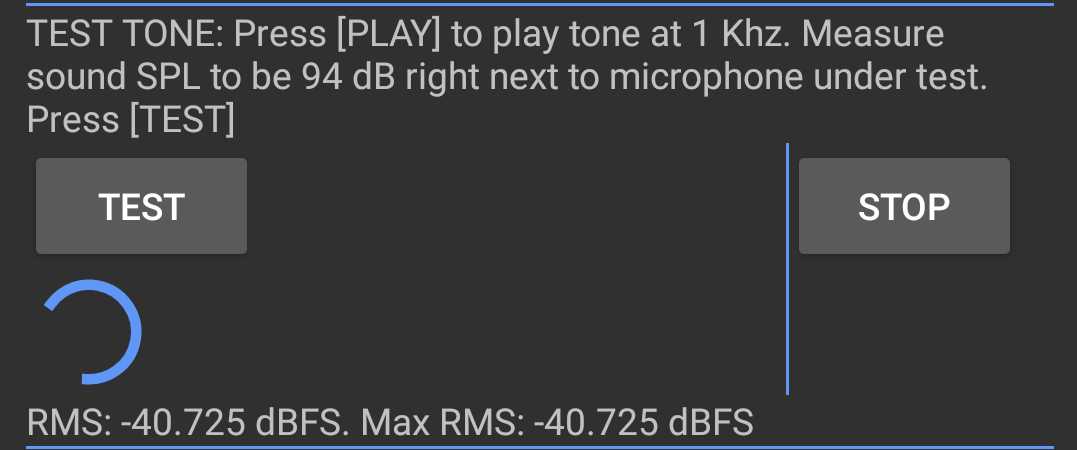

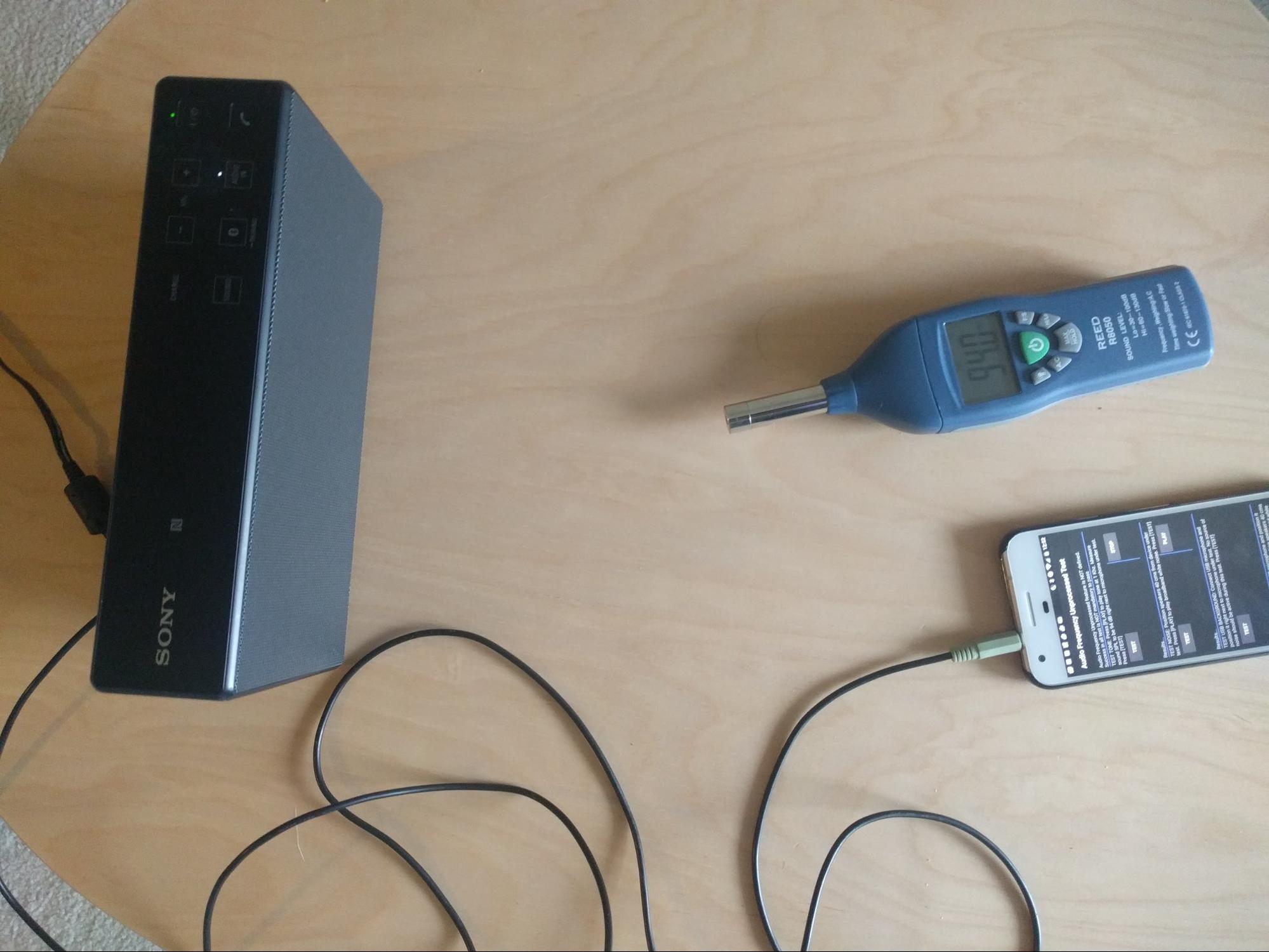

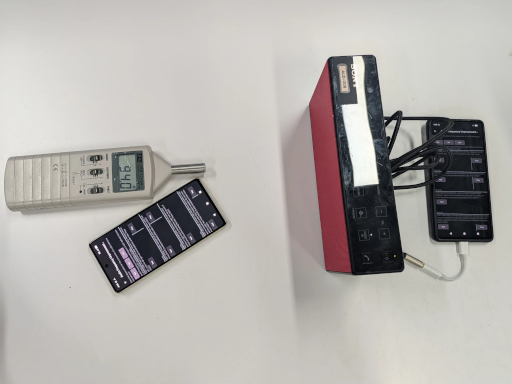

شکل ۱۸. تنظیم تُن آزمایشی برای پیشتنظیم پردازشنشده.
شکل ۱۹. تنظیم تُن آزمایشی برای تشخیص صدای از پیش تعیینشده.
DUT را جابجا کنید و میکروفون را تقریباً در همان مکانی که در مرحله قبل یافت شد قرار دهید.

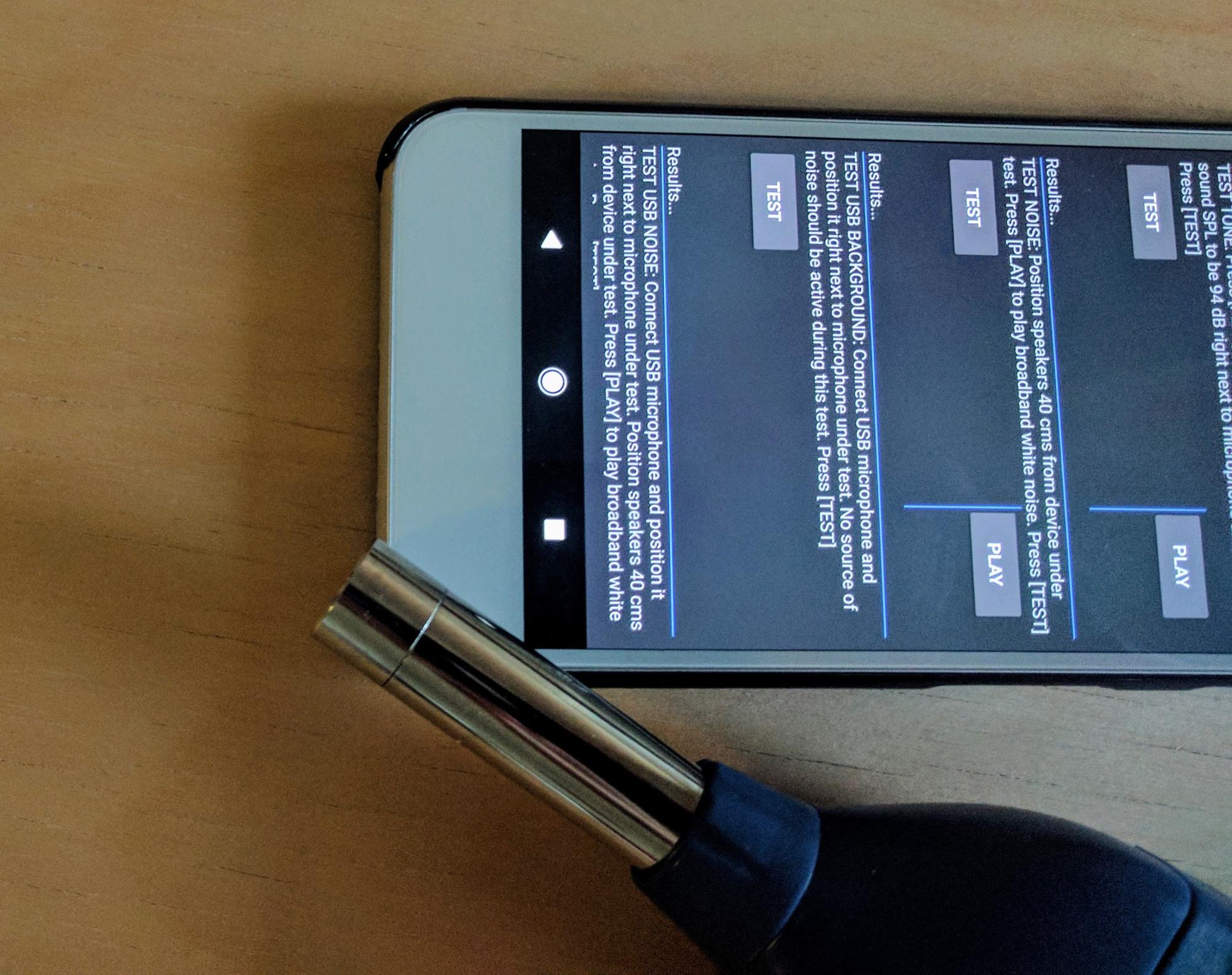

شکل ۲۰. محل قرارگیری فشارسنج SPL.
روی پخش در تلفن کمکی ضربه بزنید.
روی تست (Test) روی DUT ضربه بزنید. DUT یک ضبط صدای کوتاه انجام میدهد.

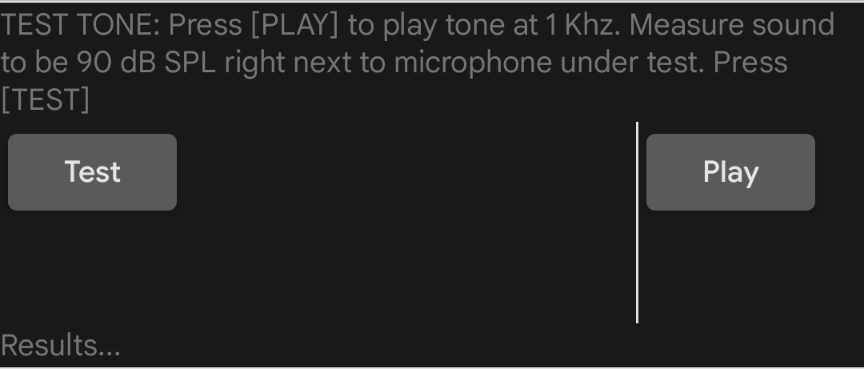

شکل ۲۱. ضبط صدا.
برای انجام آزمایش نویز:
بلندگوها را عمود بر مرکز صفحه نمایش DUT و در فاصله ۴۰ سانتیمتری از آن قرار دهید.

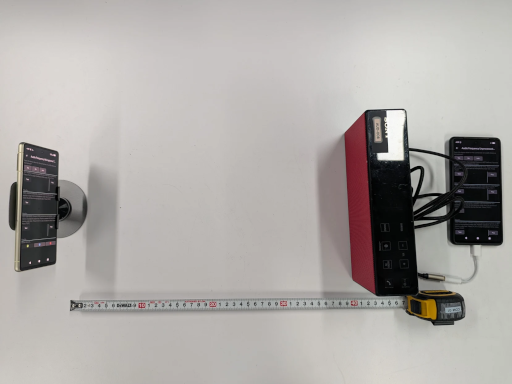

شکل ۲۲. محل قرارگیری بلندگو.
روی پخش در تلفن کمکی ضربه بزنید.
روی تست (Test) روی DUT ضربه بزنید و منتظر بمانید تا تست کامل شود.

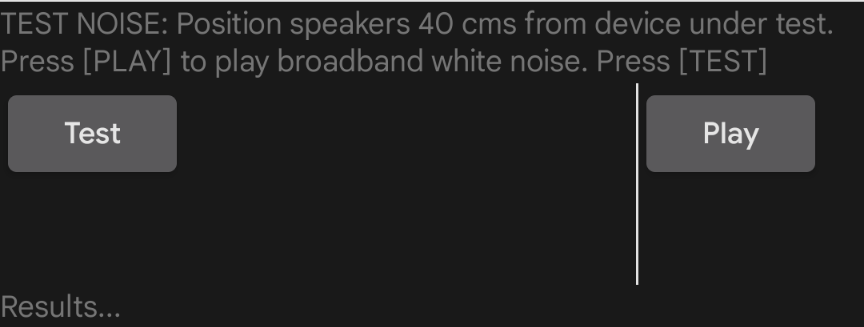

شکل ۲۳. آزمون دویدن.
برای آزمایش پسزمینه USB:
- یک میکروفون مرجع USB را به DUT وصل کنید و آن را نزدیک میکروفون داخلی DUT قرار دهید.
روی تست ضربه بزنید. تست اجرا میشود و نتایج را روی صفحه نمایش میدهد.

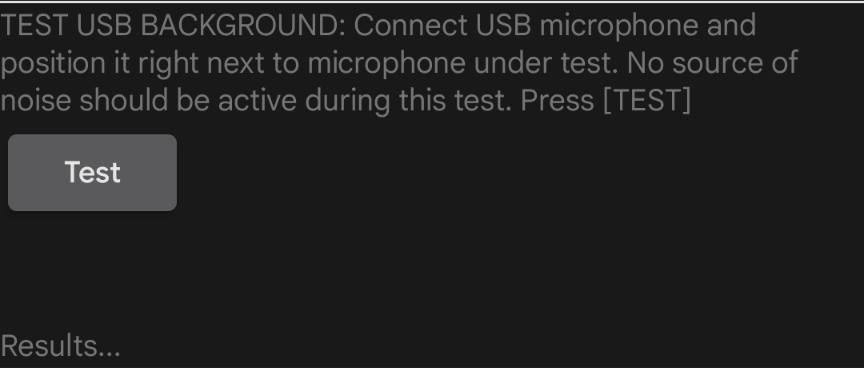

شکل ۲۴. آزمون دویدن.
برای تست نویز USB:
- یک میکروفون USB را در همان موقعیتی که در آزمایش قبلی قرار دادید، قرار دهید.
- روی پخش در گوشی کمکی ضربه بزنید. بلندگو نویز پهنای باند را پخش میکند.
روی تست (Test) روی DUT ضربه بزنید. تست اجرا میشود و نتایج روی صفحه نمایش داده میشوند.

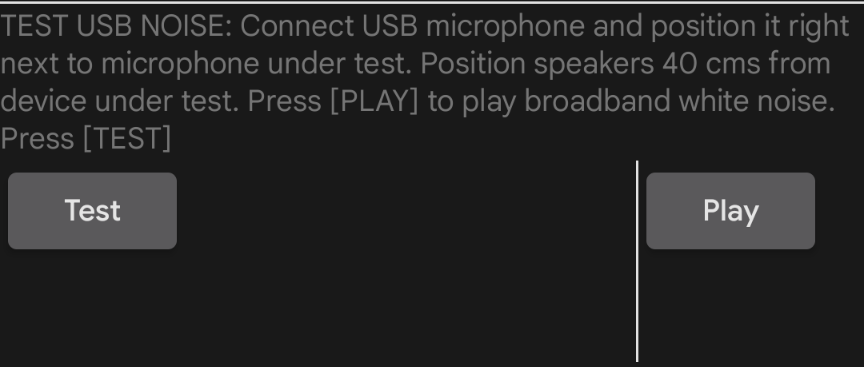

شکل ۲۵. آزمون دویدن.
نتایج هر چهار بخش آزمون را مشاهده کنید. در صورت نیاز، بخشها را تکرار کنید.

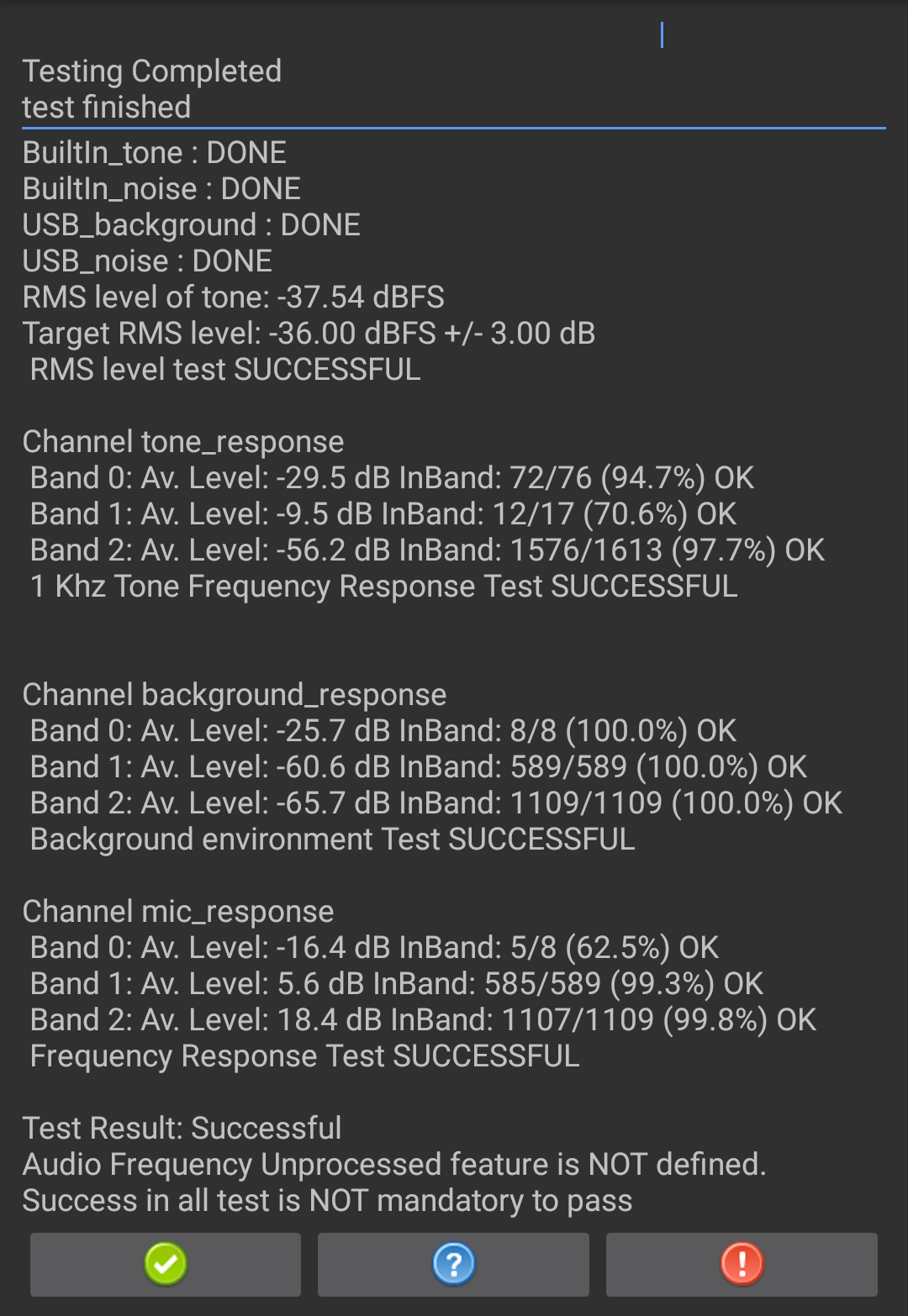

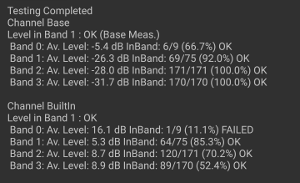

شکل ۲۶. نتایج آزمایش.
اگر آزمون با موفقیت انجام شد، روی علامت سبز ضربه بزنید. اگر آزمون با شکست مواجه شد، روی ! ضربه بزنید.
