অডিও ফ্রেমওয়ার্ক CTS-V পরীক্ষাগুলোর জন্য মানুষের হস্তক্ষেপ এবং কিছু বাহ্যিক হার্ডওয়্যারের প্রয়োজন হয়, যার মধ্যে রয়েছে একটি অডিও লুপব্যাক ডংগল , একটি ইউএসবি-টু-অ্যানালগ অ্যাডাপ্টার বা ইন্টারফেস, একটি ইউএসবি রেফারেন্স মাইক্রোফোন এবং বাহ্যিক স্পিকার ।
এই পৃষ্ঠার পরীক্ষাগুলো অ্যাক্সেস করতে, সাধারণ নির্দেশাবলী দেখুন।
লুপব্যাক লেটেন্সি পরীক্ষা
অডিও লুপব্যাক ল্যাটেন্সি টেস্ট একটি অডিও সিগন্যাল তৈরি হওয়া থেকে শুরু করে সেই একই সিগন্যালটি শনাক্ত হওয়া পর্যন্ত মোট সময় পরিমাপ করে। এই সময় পরিমাপটি অডিও সিস্টেমের সামগ্রিক ল্যাটেন্সি পরিমাপের একটি পরোক্ষ সূচক হিসেবে ব্যবহৃত হয়।
লেটেন্সি একাধিক ডেটা পাথের উপর পরিমাপ করা হয়, যার মধ্যে রয়েছে:
- স্পিকার থেকে মাইক্রোফোন
- ইউএসবি অডিও আউটপুট থেকে ইনপুট
- ডিভাইসটি সমর্থন করলে ৩.৫ মিমি অ্যানালগ আউটপুটকে ইনপুটে রূপান্তর করা যাবে।
পেরিফেরাল নির্বাচন করুন
ডিভাইসটিতে যদি ৩.৫ মিমি অ্যানালগ হেডসেট জ্যাক থাকে, তবে আপনার একটি অডিও লুপব্যাক ডংগল বা প্লাগ প্রয়োজন হবে। ডংগলটির মধ্যে এমন ইলেকট্রনিক্স থাকে যা অডিও আউটপুট সিগন্যালকে পুনরায় অডিও ইনপুটে ফেরত পাঠায়।

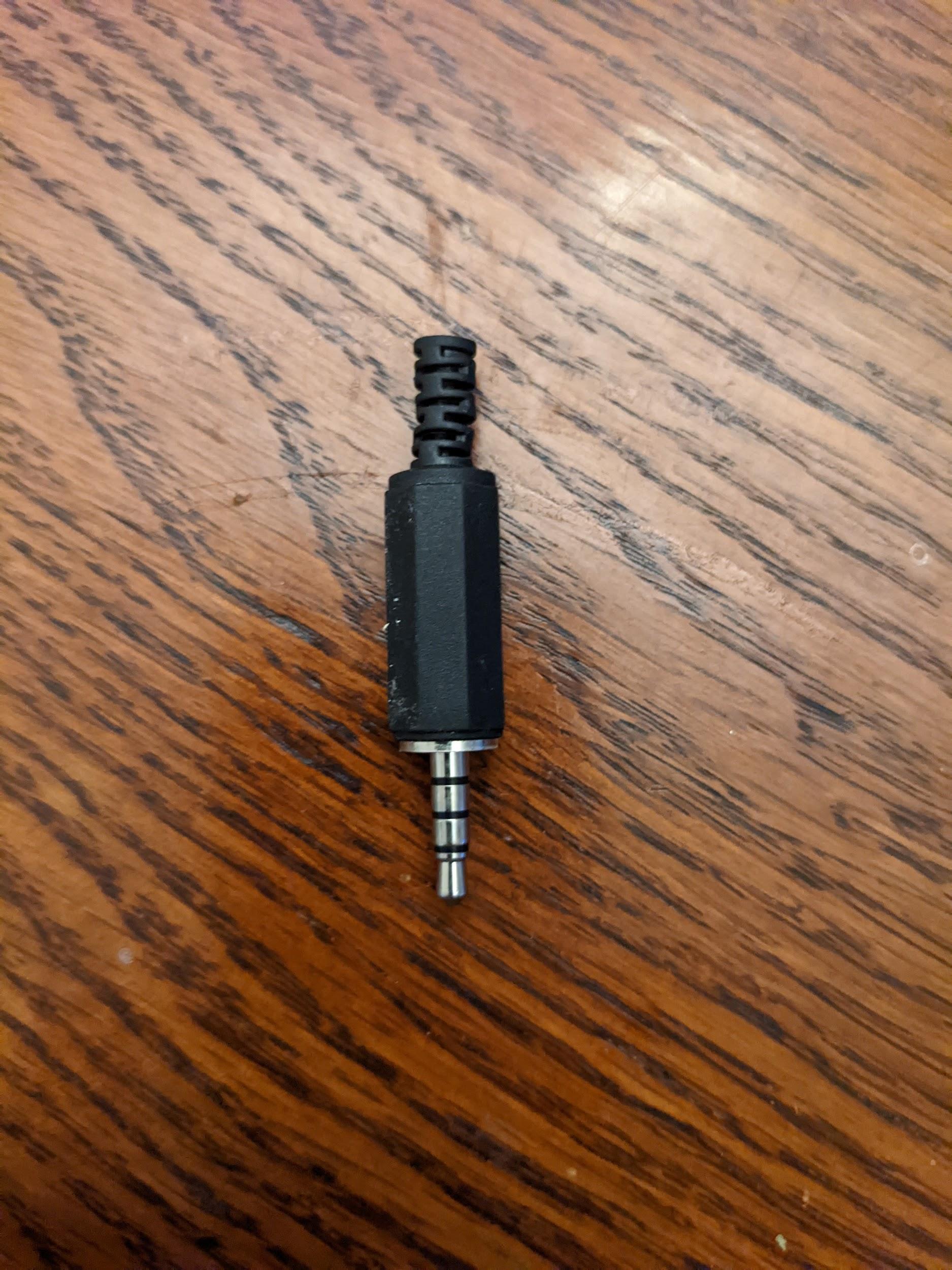

চিত্র ১. অডিও লুপব্যাক প্লাগ।
ইউএসবি পরীক্ষা করার জন্য আপনার কাছে দুটি বিকল্প আছে। প্রথম বিকল্পটি হলো একটি ইউএসবি-টু-অ্যানালগ অ্যাডাপ্টারের সাথে সংযুক্ত একটি অডিও লুপব্যাক ডংগল ব্যবহার করা, যা নিচের চিত্রে দেখানো হয়েছে:

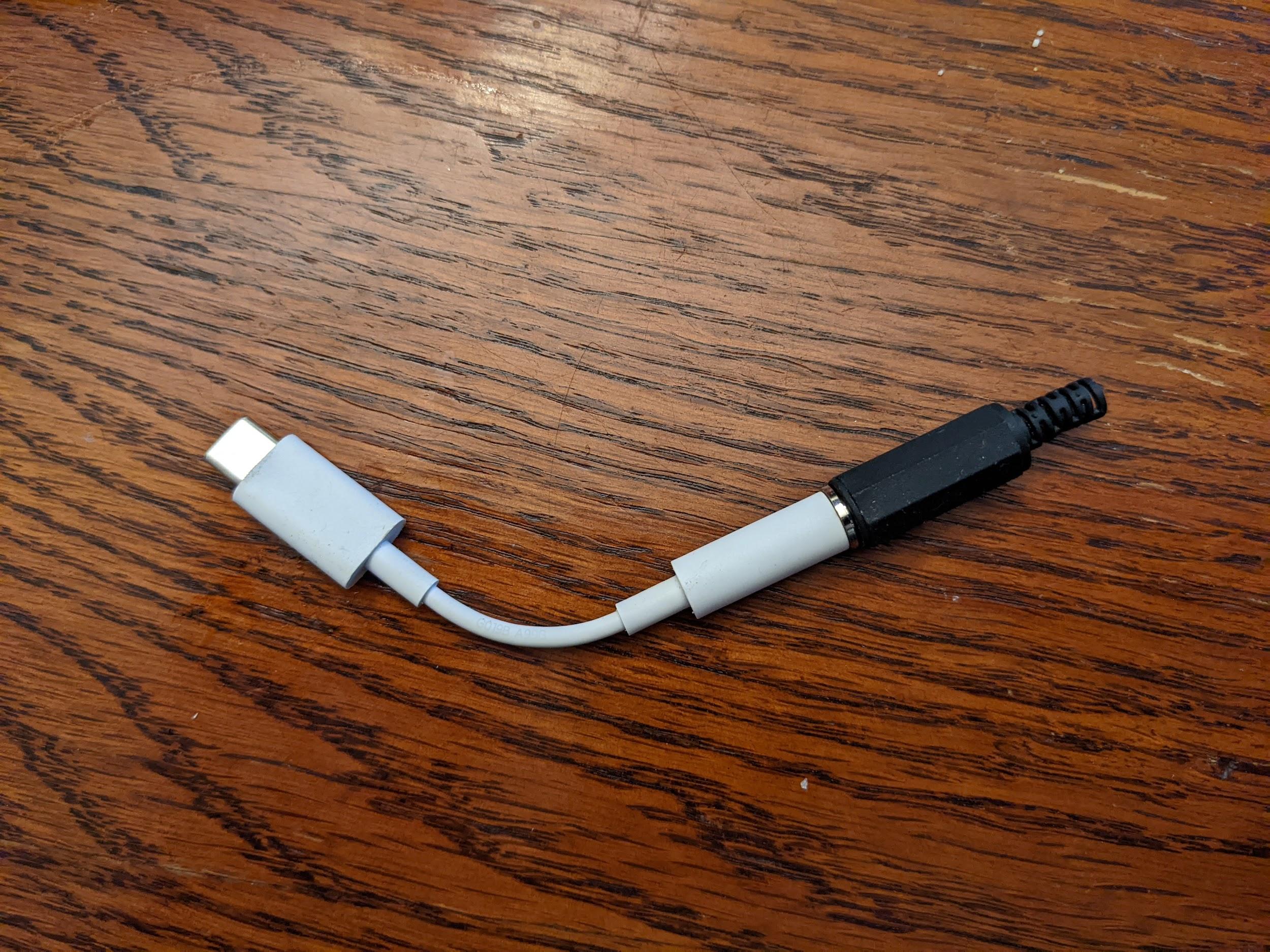

চিত্র ২. ইউএসবি-টু-অ্যানালগ অ্যাডাপ্টারের সাথে সংযুক্ত অডিও লুপব্যাক প্লাগ।
দ্বিতীয় বিকল্পটি হলো এমন একটি ইউএসবি অডিও ইন্টারফেস ব্যবহার করা, যার কেবলগুলো আউটপুটকে ইনপুটের সাথে সংযুক্ত করে।
এই নির্দেশাবলী Presonus AudioBox USB 96 ডিভাইসটির জন্য প্রযোজ্য:
- ইনপুট ১ কানেক্টরটি মেইন আউট L-এর সাথে সংযুক্ত করুন।
- ইনপুট ২ কানেক্টরটি মেইন আউট R-এর সাথে সংযুক্ত করুন।
- ইনপুট ১ নবটি সোজা উপরের দিকে সেট করুন।
- ইনপুট ২ নবটি সোজা উপরের দিকে সেট করুন।
- ফোনস নবটি 0-তে সেট করুন।
- প্লেব্যাকের জন্য মিক্সার নবটি একেবারে ডানদিকে সেট করুন।
মেইন নবটি সোজা উপরের দিক থেকে প্রায় ৪৫ ডিগ্রি বামে সেট করুন (ঘড়ির কাঁটার প্রায় ১০:৩০ এর অবস্থানে)।

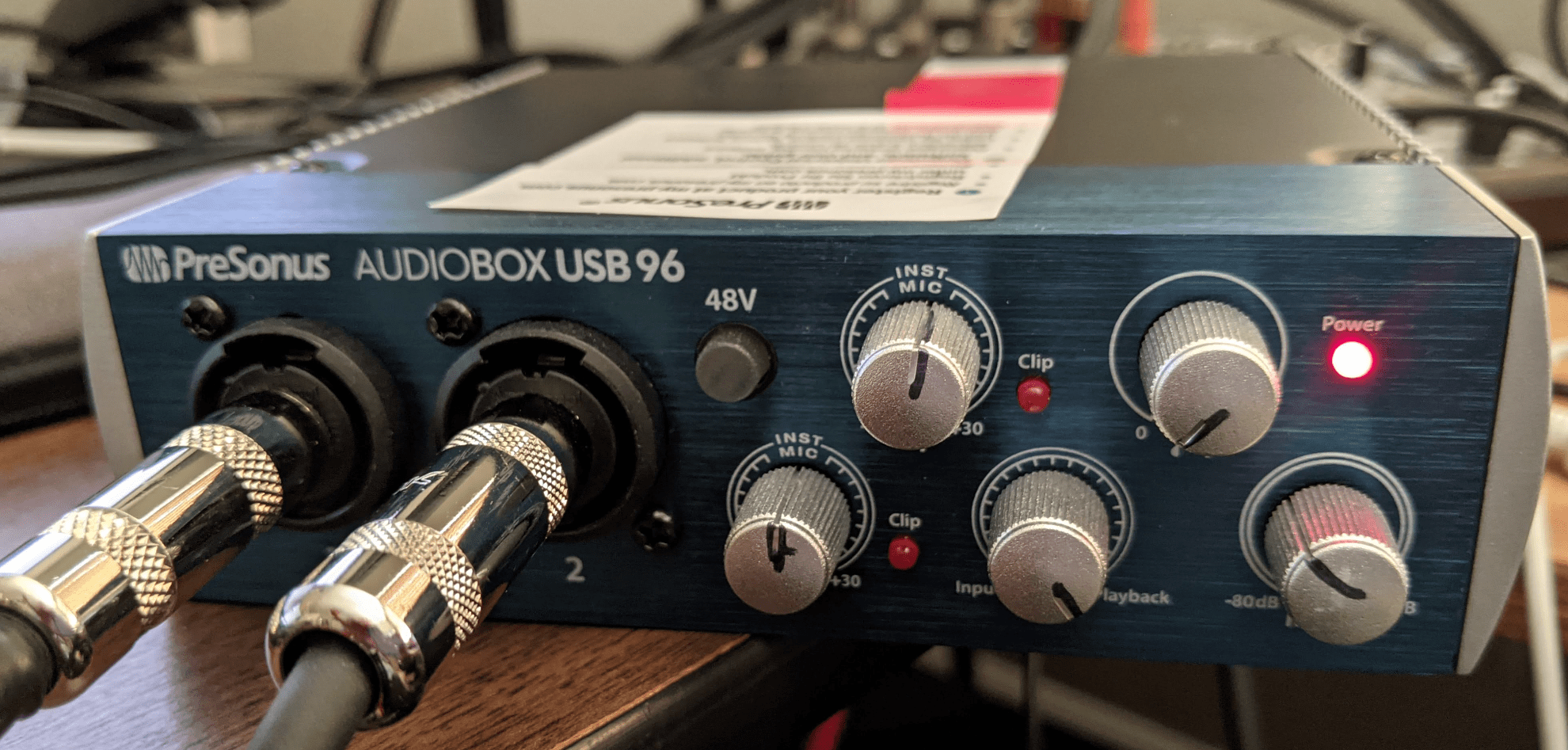

চিত্র ৩. সঠিক সেটিংস সহ ইউএসবি অডিও ইন্টারফেস।

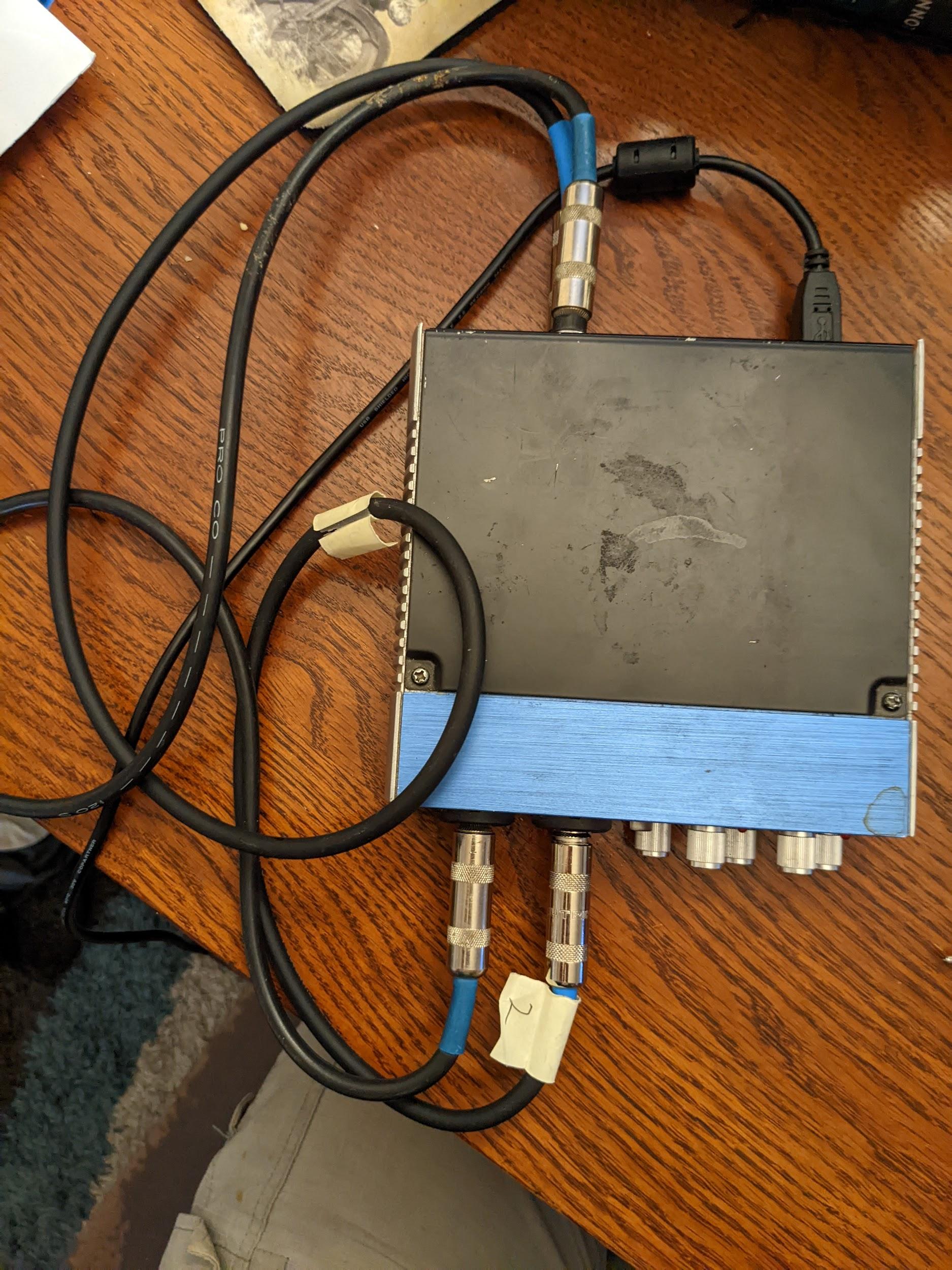

চিত্র ৪। সঠিক সংযোগসহ ইউএসবি অডিও ইন্টারফেসের উপরের দৃশ্য।
অডিও লুপব্যাক লেটেন্সি পরীক্ষাটি চালান
আপনার নির্বাচিত পেরিফেরালগুলি সেট আপ করার পরে, পরীক্ষাধীন ডিভাইস (DUT) দ্বারা সমর্থিত সমস্ত পাথের লুপব্যাক ল্যাটেন্সি পরিমাপ করতে অডিও লুপব্যাক ল্যাটেন্সি পরীক্ষাটি চালান:
অভ্যন্তরীণ স্পিকারকে অভ্যন্তরীণ মাইক্রোফোনের সাথে সংযোগ করে পরীক্ষা করুন (স্পিকার অথবা মাইক রুট):
- এই পরীক্ষাটি একটি শান্ত ঘরে করুন।
- DUT-টি একটি টেবিলের উপর সমতলভাবে রাখুন। যদি DUT-টি কোনো কেসের মধ্যে থাকে, তবে আপনাকে সেই কেসটি খুলে ফেলতে হতে পারে।
- স্পিকার বা মাইক রুটের জন্য স্টার্ট-এ ট্যাপ করুন। ধারাবাহিকভাবে কয়েকটি নয়েজ বার্স্ট বাজবে এবং পরীক্ষা প্রক্রিয়া শেষে স্পিকার বা মাইক রুটের ফলাফল প্রদর্শিত হবে। পর্যাপ্ত নির্ভরযোগ্যতার মান পেতে আপনাকে ভলিউম অ্যাডজাস্ট করতে হতে পারে।
যদি DUT-তে অ্যানালগ হেডসেট জ্যাক না থাকে, তাহলে এই ধাপটি বাদ দিন। অন্যথায়, অ্যানালগ হেডসেট জ্যাকটি পরীক্ষা করুন:
- DUT-এর অ্যানালগ হেডসেট জ্যাকে লুপব্যাক প্লাগটি প্রবেশ করান। এটি এই রুটের জন্য স্টার্ট বাটনটি সক্রিয় করবে।
- স্টার্ট-এ ট্যাপ করুন। একই ধারাবাহিক শব্দ তরঙ্গ হেডসেট জ্যাকের মাধ্যমে পাঠানো হয় এবং ল্যাটেন্সি পরিমাপ করা হয়। পর্যাপ্ত নির্ভরযোগ্য মান পাওয়ার জন্য আপনাকে ভলিউম অ্যাডজাস্ট করতে হতে পারে।
যদি DUT-তে USB হোস্ট মোড সমর্থনকারী কোনো USB পোর্ট না থাকে, তাহলে এই ধাপটি বাদ দিন। অন্যথায়, USB পোর্টটি পরীক্ষা করুন:
- ইউএসবি লুপব্যাক ডিভাইসটি (অ্যাডাপ্টার ও লুপব্যাক প্লাগ অথবা উপযুক্ত লুপব্যাক ক্যাবলসহ ইউএসবি ইন্টারফেস) ডিইউটি-এর সাথে সংযুক্ত করুন।
- স্টার্ট-এ ট্যাপ করুন। একই ধারাবাহিক নয়েজ বার্স্ট ইউএসবি অ্যাডাপ্টার বা ইন্টারফেসের মাধ্যমে পাঠানো হয় এবং ল্যাটেন্সি পরিমাপ করা হয়। পর্যাপ্ত নির্ভরযোগ্য মান পাওয়ার জন্য আপনাকে ভলিউম অ্যাডজাস্ট করতে হতে পারে।
ফলাফল রিপোর্ট করুন:
- যদি সমস্ত রুট অ্যান্ড্রয়েড সিডিডি -তে তালিকাভুক্ত মানদণ্ড পূরণ করে, তাহলে পরীক্ষাটিকে উত্তীর্ণ হিসেবে চিহ্নিত করুন।
- যদি কোনো রুট শর্ত পূরণ না করে, তাহলে পরীক্ষাটিকে ব্যর্থ হিসেবে চিহ্নিত করুন।
অডিও ফ্রিকোয়েন্সি লাইন পরীক্ষাটি সম্পাদন করুন।
এই পরীক্ষাটি ৩.৫ মিমি অ্যানালগ জ্যাক থেকে বাম এবং ডান লাইনের অডিও আউটপুটের বৈশিষ্ট্য নির্ণয় করতে একটি অডিও লুপব্যাক ডংগল ব্যবহার করে। পরীক্ষাটি অডিও ধারণ করতে এবং প্রতিটি চ্যানেলের জন্য একটি ফ্রিকোয়েন্সি রেসপন্স গণনা করতে প্লাগ থেকে আসা মাইক ফিডব্যাক ব্যবহার করে।
প্রতিটি চ্যানেলের জন্য (চারটির মধ্যে) প্রতিটি ব্যান্ডে প্রত্যাশিত ন্যূনতম শক্তির একটি মানদণ্ড প্রয়োগ করা হয়।
এই পরীক্ষাটি চালাতে:
- পরীক্ষায় প্রবেশ করার জন্য সাধারণ নির্দেশাবলী অনুসরণ করুন।
ডিভাইসটিতে একটি ফিজিক্যাল হেডসেট পোর্ট আছে কিনা তা জানাতে হ্যাঁ বা না-তে ট্যাপ করুন। যদি এতে কোনো ফিজিক্যাল পোর্ট না থাকে, তাহলে স্ক্রিনের নিচের দিকে থাকা সবুজ টিক চিহ্নটিতে ট্যাপ করে পরীক্ষাটি সফল হিসেবে চিহ্নিত করুন।
চিত্র ৫. অডিও ফ্রিকোয়েন্সি লাইন।
হেডসেট কানেক্টরের সাথে একটি লুপব্যাক প্লাগ সংযুক্ত করুন ( লুপব্যাক ল্যাটেন্সি টেস্ট দেখুন)।
ট্যাপ লুপব্যাক প্লাগ প্রস্তুত ।

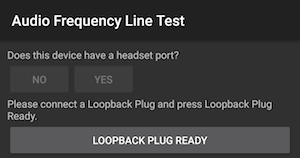

চিত্র ৬। লুপব্যাক প্লাগ প্রস্তুত।
টেস্ট- এ ট্যাপ করুন এবং পরীক্ষাটি সম্পূর্ণ হওয়া পর্যন্ত অপেক্ষা করুন।
পরীক্ষাটি সম্পন্ন হলে, পরীক্ষার স্ক্রিনে ফলাফল দেখে নিন।

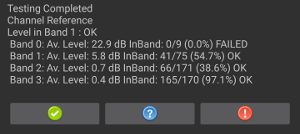

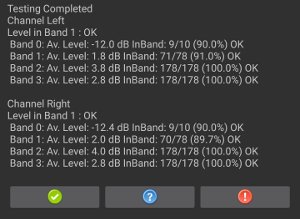

চিত্র ৭। পরীক্ষা সম্পন্ন।
পরীক্ষাটি সফল হলে সবুজ টিক চিহ্নটিতে ট্যাপ করুন। পরীক্ষাটি ব্যর্থ হলে বিস্ময়সূচক চিহ্ন ( !) টিতে ট্যাপ করুন।
অডিও ফ্রিকোয়েন্সি স্পিকার পরীক্ষা চালান
এই পরীক্ষাটি স্পিকারগুলোর ফ্রিকোয়েন্সি রেসপন্স মূল্যায়ন করার জন্য একটি বাহ্যিক ইউএসবি রেফারেন্স মাইক্রোফোন দ্বারা ধারণ করা সিগন্যাল ব্যবহার করে।
একটি রেফারেন্স মাইক্রোফোন একটি সমতল, অবিকৃত অডিও প্রতিক্রিয়া প্রদান করে। এই মাইক্রোফোনগুলো প্রায়শই বিশ্লেষণ এবং পরিমাপের যন্ত্রপাতিতে ব্যবহৃত হয়।
ন্যূনতম প্রস্তাবিত রেফারেন্স মাইক্রোফোনের বৈশিষ্ট্য:
- ১০০ হার্জ থেকে ২০ কিলোহার্জ পরিসরে সমতল ফ্রিকোয়েন্সি রেসপন্স: +/- ২ ডিবি, সিগন্যাল-টু-নয়েজ (S/N) অনুপাত ৭০ ডিবি (এ-ওয়েটেড)
- ১২৭ ডিবি এসপিএল-এ ১০০০ হার্জে টিএইচডি অনুপাত ১%-এর কম
সুপারিশকৃত মাইক্রোফোনগুলোর মধ্যে রয়েছে মিনিডিএসপি ইউএসবি মেজারমেন্ট ক্যালিব্রেটেড মাইক্রোফোন এবং ডেটন অডিও ইউএমএম-৬ ইউএসবি মেজারমেন্ট মাইক্রোফোন ।
পরীক্ষাটি চালানোর জন্য:
DUT-টি একটি USB রেফারেন্স মাইক্রোফোন সংযোগ সমর্থন করে কিনা তা জানাতে হ্যাঁ বা না ট্যাপ করুন। যদি এটি সমর্থন না করে, তাহলে স্ক্রিনের নীচে থাকা সবুজ টিক চিহ্নটিতে ট্যাপ করে পরীক্ষাটি উত্তীর্ণ হিসেবে চিহ্নিত করুন।
চিত্র ৮. ইউএসবি মাইক্রোফোন সমর্থন।

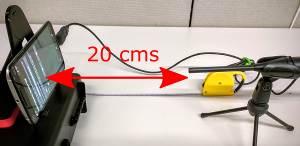

DUT-এর সাথে একটি USB রেফারেন্স মাইক্রোফোন সংযুক্ত করুন এবং মাইক্রোফোনটি DUT থেকে ২০ সেমি দূরে ও স্ক্রিনের কেন্দ্রের সাথে লম্বভাবে রাখুন:
চিত্র ৯. পরীক্ষাধীন যন্ত্র।
ইউএসবি রেফারেন্স মাইক্রোফোন প্রস্তুত হলে ট্যাপ করুন।
চিত্র ১০। মাইক্রোফোন প্রস্তুত।
টেস্ট- এ ট্যাপ করুন এবং পরীক্ষাটি সম্পূর্ণ হওয়া পর্যন্ত অপেক্ষা করুন।
পরীক্ষাটি সম্পন্ন হলে, পরীক্ষার স্ক্রিনে ফলাফল দেখে নিন।
পরীক্ষাটি সফল হলে সবুজ টিক চিহ্নটিতে ট্যাপ করুন। পরীক্ষাটি ব্যর্থ হলে বিস্ময়সূচক চিহ্ন ( !) টিতে ট্যাপ করুন।
অডিও ফ্রিকোয়েন্সি মাইক্রোফোন পরীক্ষাটি সম্পাদন করুন।
এই পরীক্ষার জন্য হোয়াইট নয়েজ সাউন্ড সোর্স হিসেবে এক্সটার্নাল স্পিকার এবং DUT-এর অভ্যন্তরীণ মাইক্রোফোন ক্যালিব্রেট করার জন্য একটি USB রেফারেন্স মাইক্রোফোন, উভয়েরই প্রয়োজন। স্পিকারগুলোর ফ্রিকোয়েন্সি রেসপন্স ফ্ল্যাট হওয়ার প্রয়োজন নেই, তবে সেগুলোর লো ফ্রিকোয়েন্সি (100 Hz) থেকে হাই ফ্রিকোয়েন্সি (20 kHz) পর্যন্ত ভালো কভারেজ থাকতে হবে।
পরীক্ষাটি চালানোর জন্য:
DUT-টিতে একটি ফিজিক্যাল অডিও আউটপুট পোর্ট আছে কিনা তা রিপোর্ট করুন। যদি না থাকে, তাহলে স্ক্রিনের নীচে থাকা সবুজ টিক চিহ্নটিতে ট্যাপ করে পরীক্ষাটি উত্তীর্ণ হিসেবে চিহ্নিত করুন।
চিত্র ১১। অডিও মাইক্রোফোন পরীক্ষা।

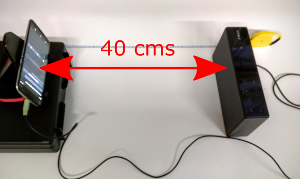

স্পিকারগুলোকে DUT-এর স্ক্রিনের কেন্দ্র থেকে ৪০ সেমি লম্বভাবে স্থাপন করুন।

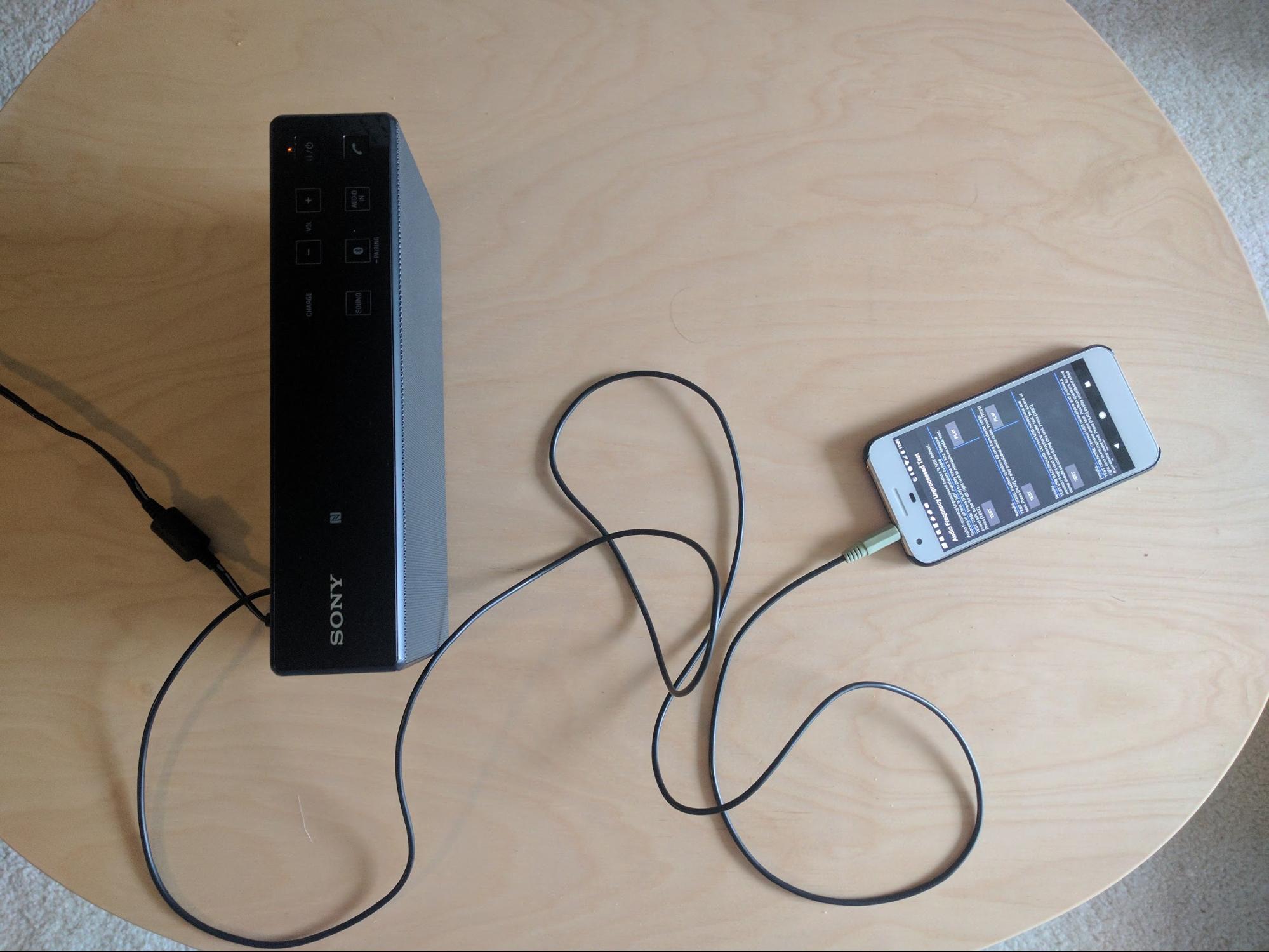

চিত্র ১২। পরীক্ষাধীন যন্ত্র।
হেডফোন বা লাইন আউট কানেক্টর ব্যবহার করে অক্সিলিয়ারি ফোনের সাথে বাহ্যিক স্পিকার সংযুক্ত করুন। DUT-এর সাথে সংযুক্ত যেকোনো USB মাইক্রোফোন খুলে ফেলুন।
সহায়ক ফোনে প্লে (Play) চাপুন, ডিইউটি-তে (DUT) টেস্ট (Test) চাপুন এবং পরীক্ষাটি সম্পূর্ণ হওয়া পর্যন্ত অপেক্ষা করুন।
চিত্র ১৩। পরীক্ষার শব্দ।
DUT-এর সাথে একটি USB রেফারেন্স মাইক্রোফোন সংযুক্ত করুন। এক্সটার্নাল স্পিকারগুলো সংযুক্ত রাখুন এবং মাইক্রোফোনটিকে DUT-এর অভ্যন্তরীণ মাইক্রোফোনের পাশে এমনভাবে রাখুন, যাতে এটি এক্সটার্নাল স্পিকারগুলোর দিকে মুখ করে থাকে।

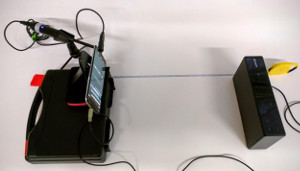

চিত্র ১৪. ডিভাইসের অবস্থান।

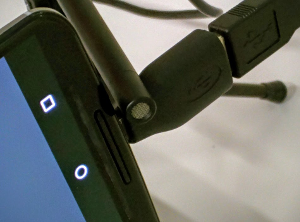

চিত্র ১৫. মাইক্রোফোনের অবস্থান।

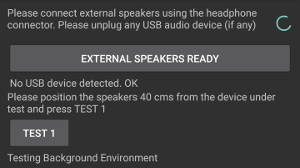

ইউএসবি ব্যাকগ্রাউন্ড পরীক্ষা করার জন্য ডিইউটি-তে থাকা টেস্ট বোতামটি ট্যাপ করুন এবং পরীক্ষাটি সম্পূর্ণ হওয়া পর্যন্ত অপেক্ষা করুন।
চিত্র ১৬। ইউএসবি ব্যাকগ্রাউন্ড পরীক্ষা।
সহায়ক ফোনে প্লে (Play) চাপুন, ডিইউটি-তে (DUT) টেস্ট (Test) চাপুন এবং পরীক্ষাটি সম্পূর্ণ হওয়া পর্যন্ত অপেক্ষা করুন।
চিত্র ১৭। ইউএসবি নয়েজ পরীক্ষা।
পরীক্ষার ফলাফল লিপিবদ্ধ করুন।
অডিও ফ্রিকোয়েন্সি অপ্রক্রিয়াজাত পরীক্ষা এবং ভয়েস রিকগনিশন পরীক্ষা চালান।
এই পরীক্ষার জন্য একটি ইউএসবি রেফারেন্স মাইক্রোফোন ও এক্সটার্নাল স্পিকারের পাশাপাশি একটি সাউন্ড প্রেসার লেভেল (এসপিএল) মিটার প্রয়োজন।
ফ্রিকোয়েন্সি আনপ্রসেসড টেস্টের ক্ষেত্রে, যদি DUT-তে 'অডিও ফ্রিকোয়েন্সি আনপ্রসেসড' ফিচারটির ডেফিনিশন থাকে, তবে এই টেস্টের সমস্ত সেকশন অবশ্যই পাস করতে হবে। যদি DUT এই ফিচারটি ডিফাইন না করে, তবে কিছু সেকশন ফেল করলেও টেস্টটি পাস হতে পারে।
পরীক্ষাটি চালানোর জন্য:
অক্সিলিয়ারি ফোনে বাহ্যিক স্পিকার সংযুক্ত করুন। DUT-এর সাথে সংযুক্ত যেকোনো USB মাইক্রোফোন খুলে ফেলুন।
স্বর পরীক্ষা পরিচালনা করতে:
- সহায়ক ফোনে প্লে চাপুন।
স্পিকারগুলো থেকে এসপিএল মিটারটি একটি সরলরেখায় সামনে-পিছনে নাড়াচাড়া করুন, যতক্ষণ না এটি ফ্রিকোয়েন্সি আনপ্রসেসড টেস্টের জন্য ৯৪ ডিবি এসপিএল এবং ফ্রিকোয়েন্সি ভয়েস রিকগনিশন টেস্টের জন্য ৯০ ডিবি এসপিএল শব্দচাপ স্তর শনাক্ত করে। নিচের চিত্রগুলোতে শব্দচাপ স্তরটি দেখানো হয়েছে, যা একেবারে বাম দিকে অবস্থিত সাউন্ড প্রেসার লেভেল মিটারে প্রদর্শিত হয়।

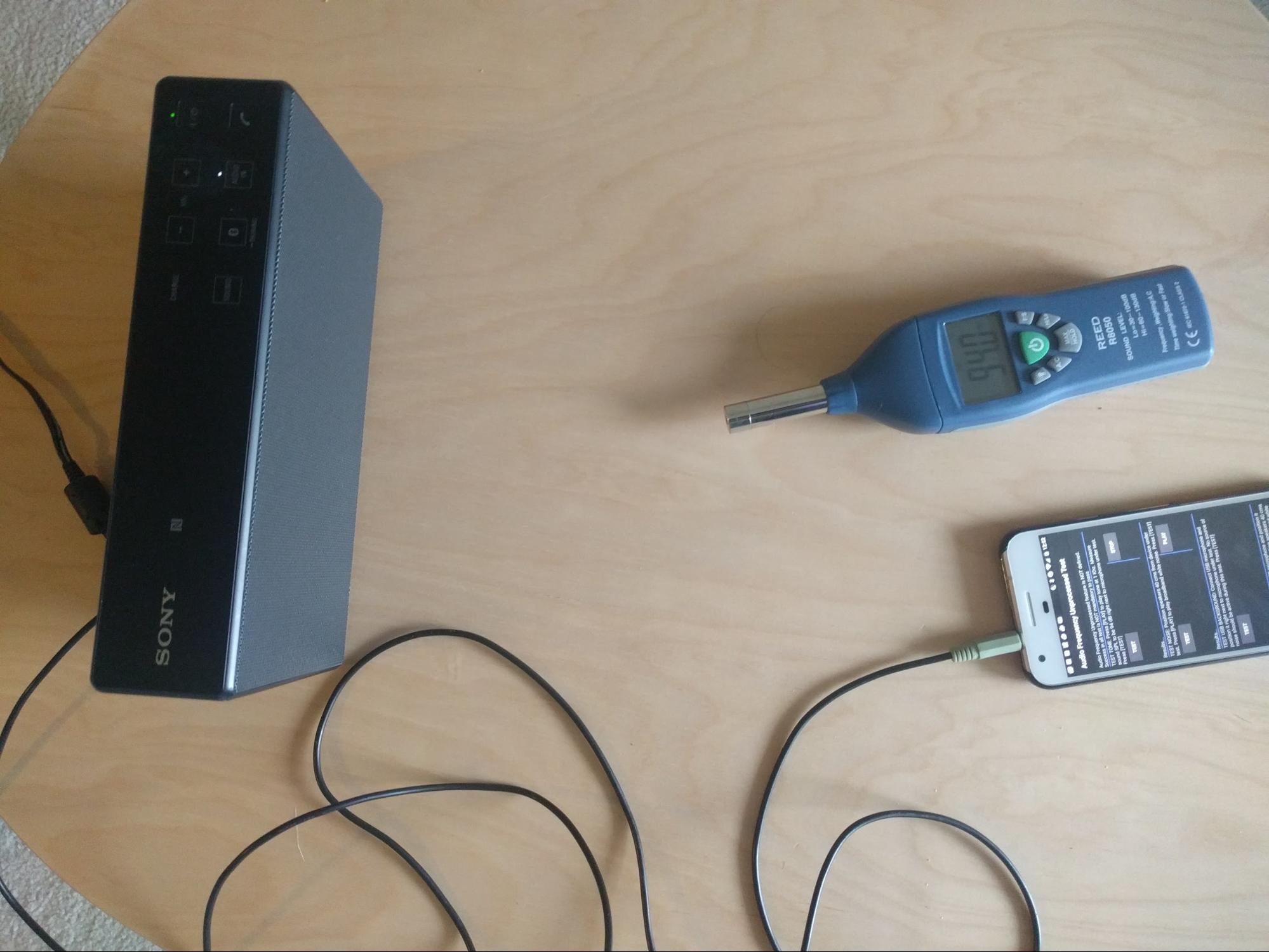

চিত্র ১৮। প্রিসেট অপ্রক্রিয়াজাতের জন্য টেস্ট টোন সেটআপ।

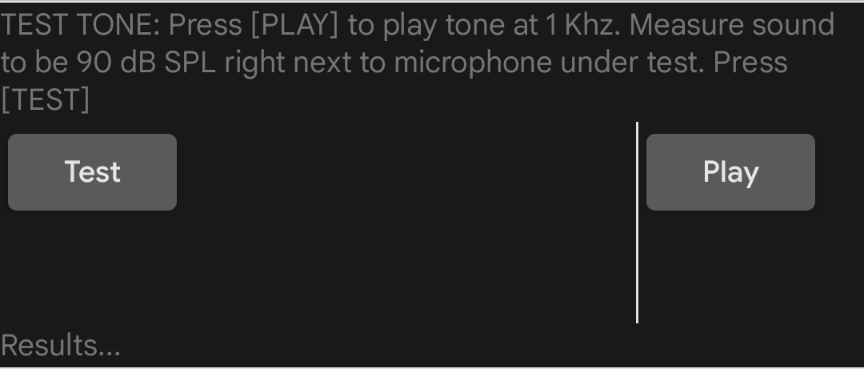

চিত্র ১৯। প্রিসেট ভয়েস রিকগনিশনের জন্য টেস্ট টোন সেটআপ।
DUT-টি সরান এবং মাইক্রোফোনটি আগের ধাপে পাওয়া প্রায় একই অবস্থানে রাখুন।

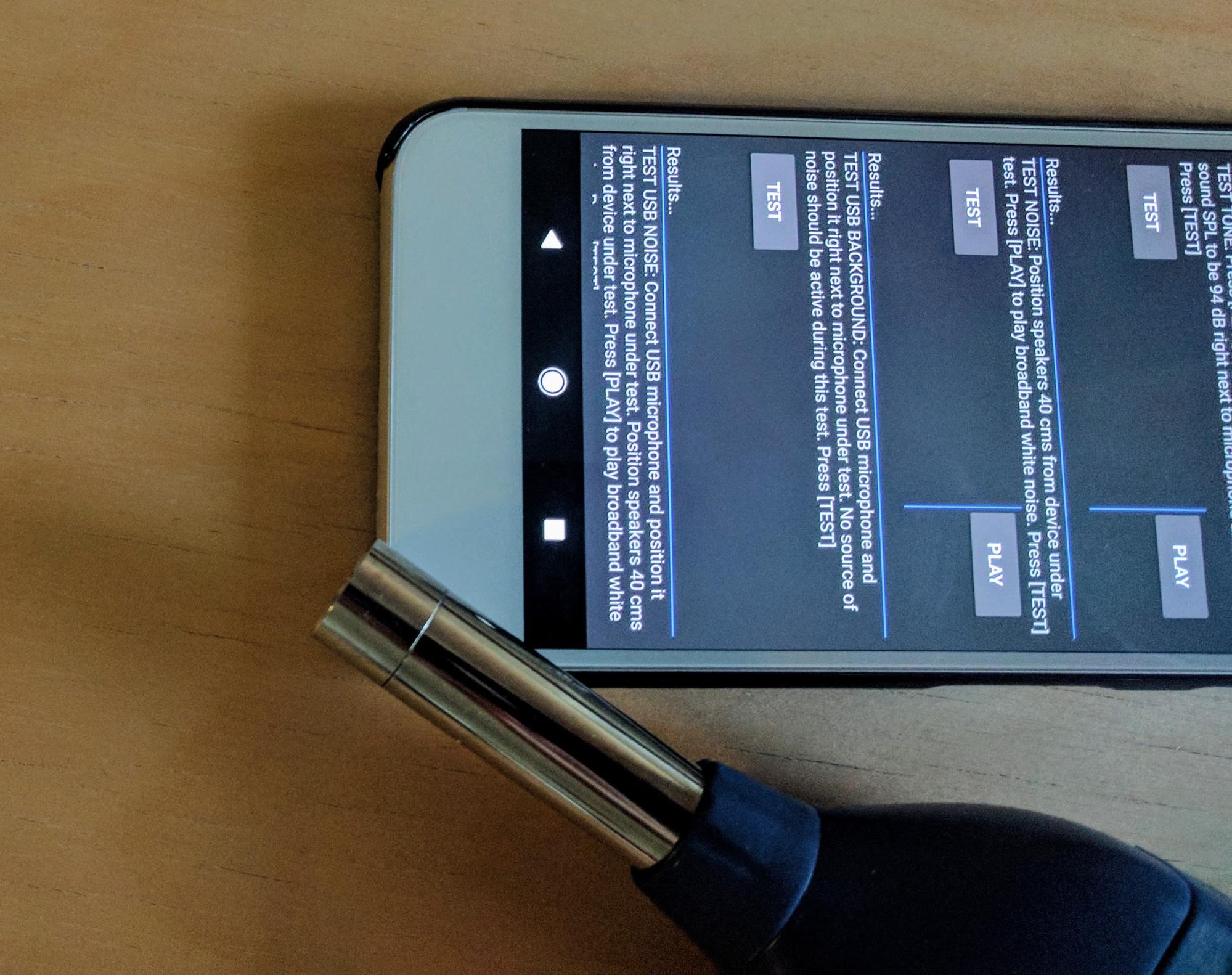

চিত্র ২০। এসপিএল মিটার স্থাপন।
সহায়ক ফোনে প্লে চাপুন।
DUT-তে ট্যাপ টেস্ট করুন । DUT একটি সংক্ষিপ্ত অডিও ক্যাপচার করে।

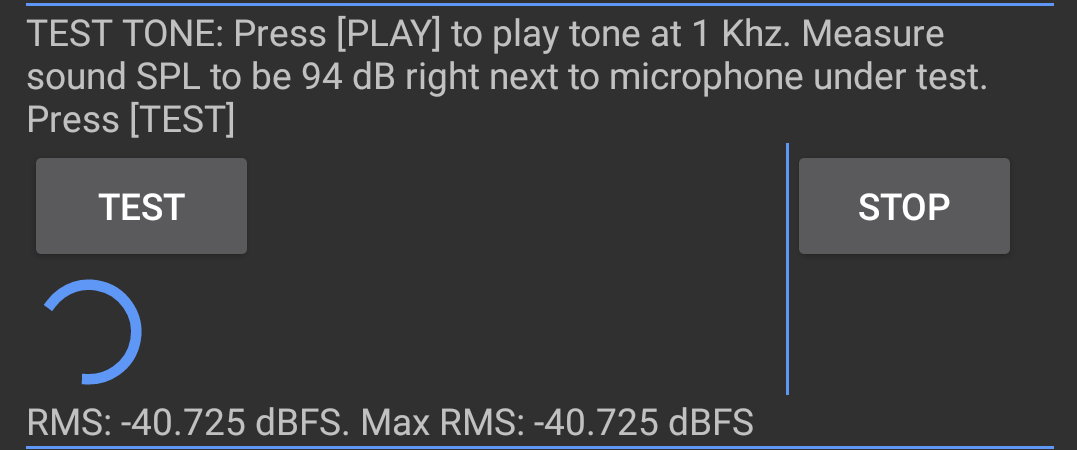

চিত্র ২১। অডিও ধারণ।
শব্দ পরীক্ষা পরিচালনা করতে:

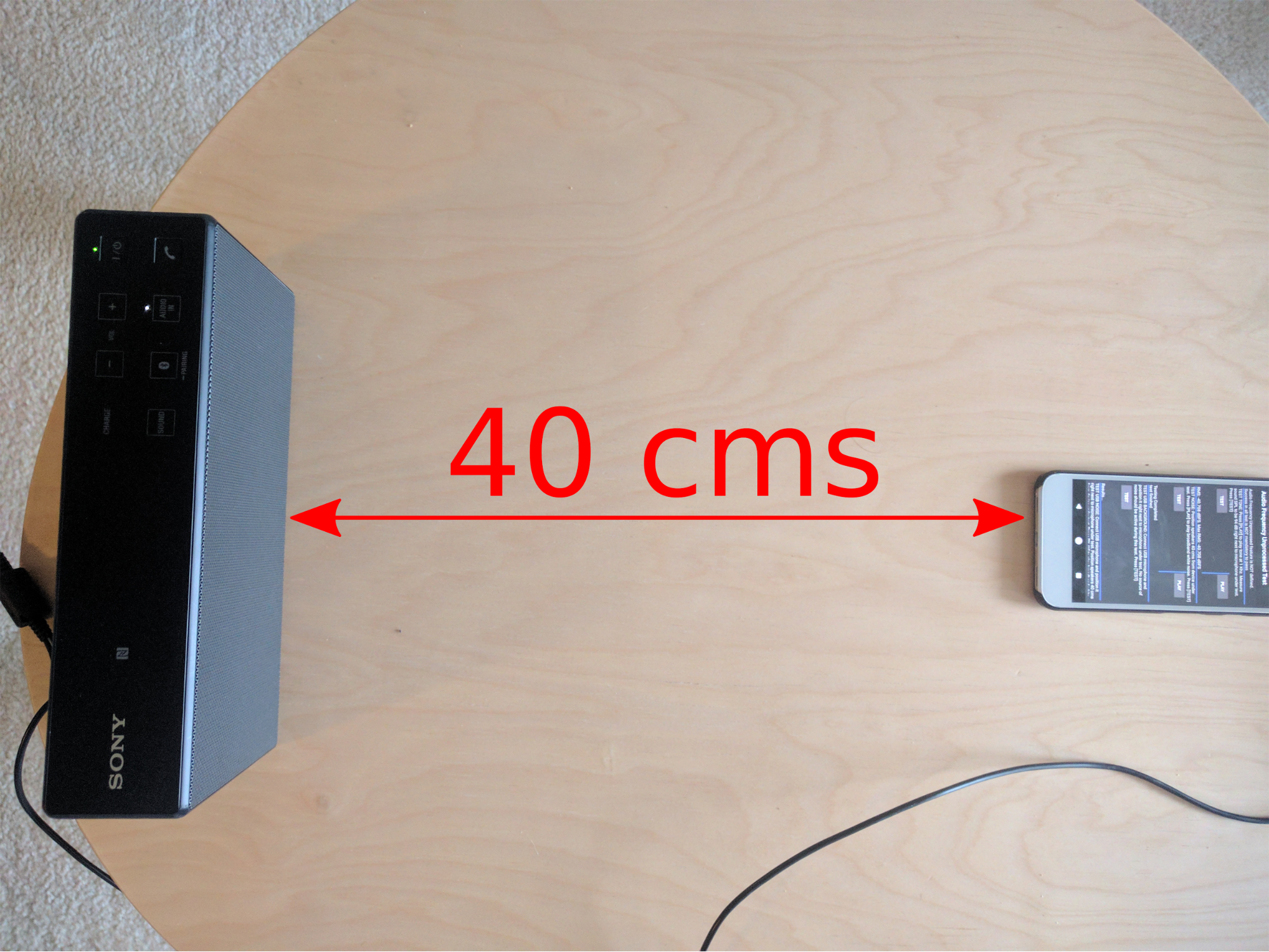

স্পিকারগুলোকে DUT-এর স্ক্রিনের কেন্দ্রের সাথে লম্বভাবে এবং ৪০ সেমি দূরে স্থাপন করুন।
চিত্র ২২। স্পিকারের অবস্থান।
সহায়ক ফোনে প্লে চাপুন।
DUT-তে টেস্ট ট্যাপ করুন এবং পরীক্ষাটি সম্পূর্ণ হওয়া পর্যন্ত অপেক্ষা করুন।

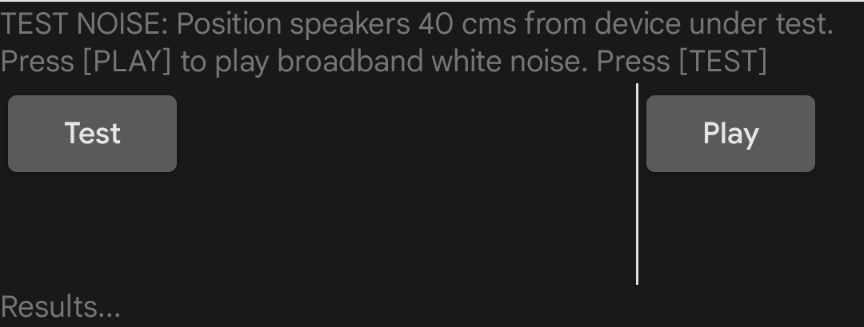

চিত্র ২৩। পরীক্ষা পরিচালনা।
ইউএসবি ব্যাকগ্রাউন্ড পরীক্ষা করতে:

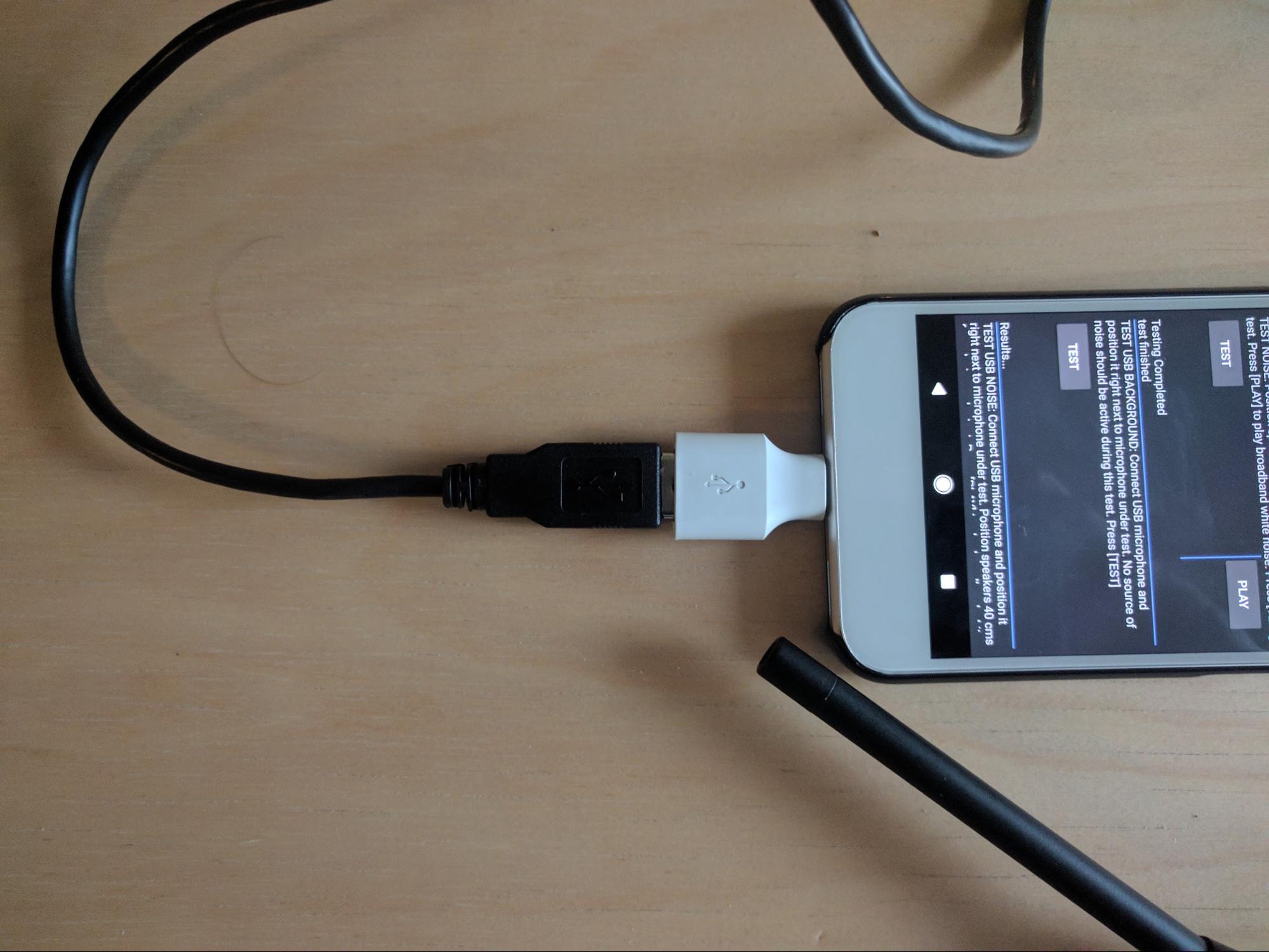

- DUT-এর সাথে একটি USB রেফারেন্স মাইক্রোফোন সংযুক্ত করুন এবং এটিকে DUT-এর অভ্যন্তরীণ মাইক্রোফোনের কাছাকাছি রাখুন।
টেস্ট-এ ট্যাপ করুন। পরীক্ষাটি চলবে এবং স্ক্রিনে ফলাফল দেখাবে।

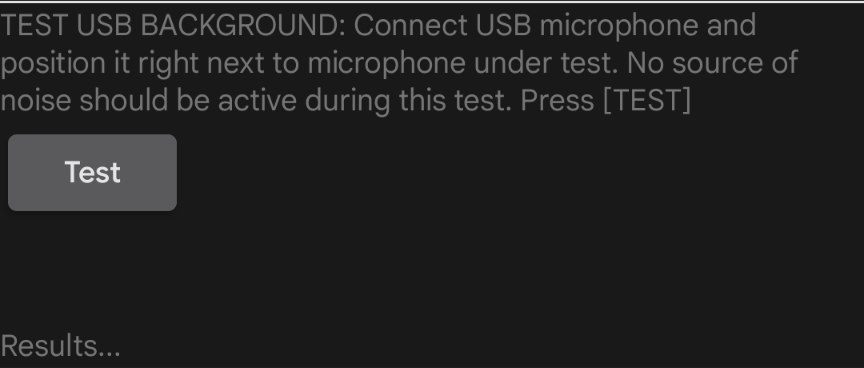

চিত্র ২৪। পরীক্ষা পরিচালনা।
ইউএসবি নয়েজ পরীক্ষা করতে:
- আগের পরীক্ষার মতোই একই অবস্থানে একটি ইউএসবি মাইক্রোফোন রাখুন।
- সহায়ক ফোনে প্লে চাপুন। স্পিকার থেকে ব্রডব্যান্ড শব্দ বাজবে।

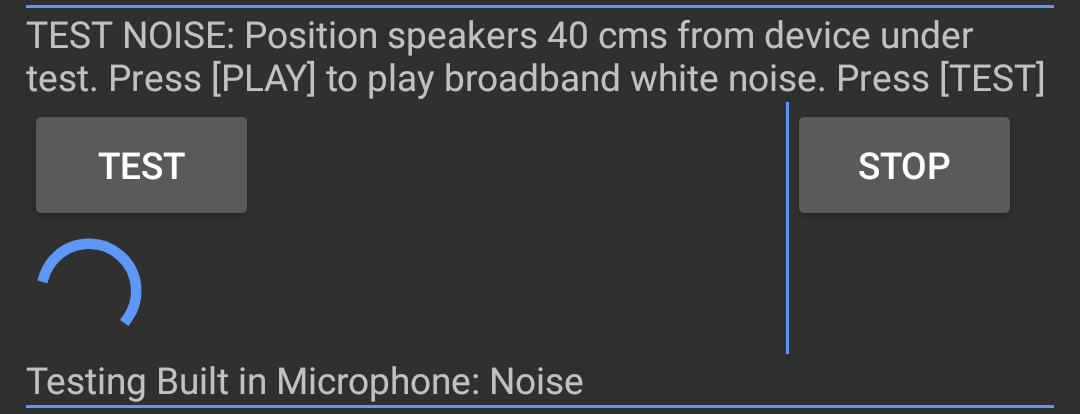

DUT-তে থাকা টেস্ট বোতামটি ট্যাপ করুন। পরীক্ষাটি চলবে এবং স্ক্রিনে ফলাফল প্রদর্শন করবে।
চিত্র ২৫। পরীক্ষা পরিচালনা।
পরীক্ষার চারটি বিভাগের ফলাফল দেখুন। প্রয়োজন অনুযায়ী বিভাগগুলো পুনরায় করুন।

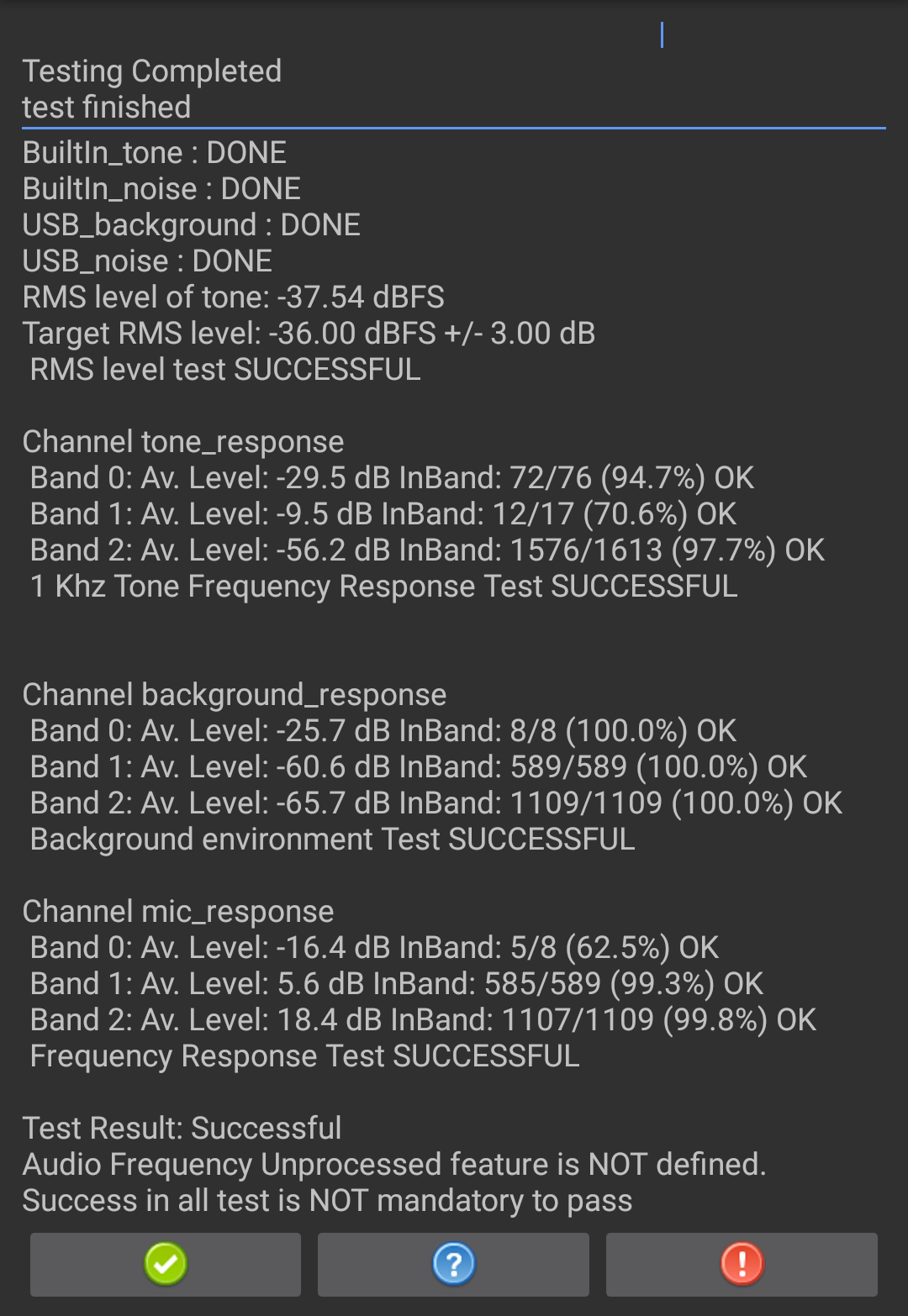

চিত্র ২৬। পরীক্ষার ফলাফল।
পরীক্ষাটি সফল হলে সবুজ টিক চিহ্নটিতে ট্যাপ করুন। পরীক্ষাটি ব্যর্থ হলে বিস্ময়সূচক চিহ্ন ( !) টিতে ট্যাপ করুন।
