تشغيل اختبارات أداة التحقّق من إطار عمل CTS للصوت

تتطلّب اختبارات مجموعة أدوات اختبار التوافق (CTS)-V لإطار عمل الصوت تدخلاً بشريًا وبعض الأجهزة الخارجية، بما في ذلك مفتاح إلكتروني لتكرار الصوت ومحوّل أو واجهة من الناقل التسلسلي العالمي (USB) إلى تناظري وميكروفون مرجعي للناقل التسلسلي العالمي (USB) ومكبّرات صوت خارجية.

للوصول إلى الاختبارات في هذه الصفحة، يُرجى الاطّلاع على التعليمات العامة.

اختبار وقت استجابة الاسترجاع

يقيس اختبار زمن انتقال الصوت في حلقة التكرار إجمالي الوقت المستغرَق منذ إنشاء إشارة صوتية وحتى رصد تلك الإشارة نفسها. يتم استخدام قياس الوقت هذا كبديل لقياس وقت الاستجابة الإجمالي لنظام الصوت.

يتم قياس وقت الاستجابة على عدة مسارات بيانات، بما في ذلك:

• مكبّر الصوت إلى الميكروفون
• مصدر إخراج الصوت عبر USB إلى مصدر إدخال
• إخراج تناظري بحجم 3.5 ملم للإدخال إذا كان الجهاز يتيح ذلك

اختيار الأجهزة الطرفية

إذا كان الجهاز مزوّدًا بمقبس سماعة رأس تناظرية مقاس 3.5 ملم، ستحتاج إلى مفتاح إلكتروني لتكرار الصوت أو قابس. يحتوي الدونغل على إلكترونيات توجّه مصدر إخراج الصوت إلى إدخال الصوت.

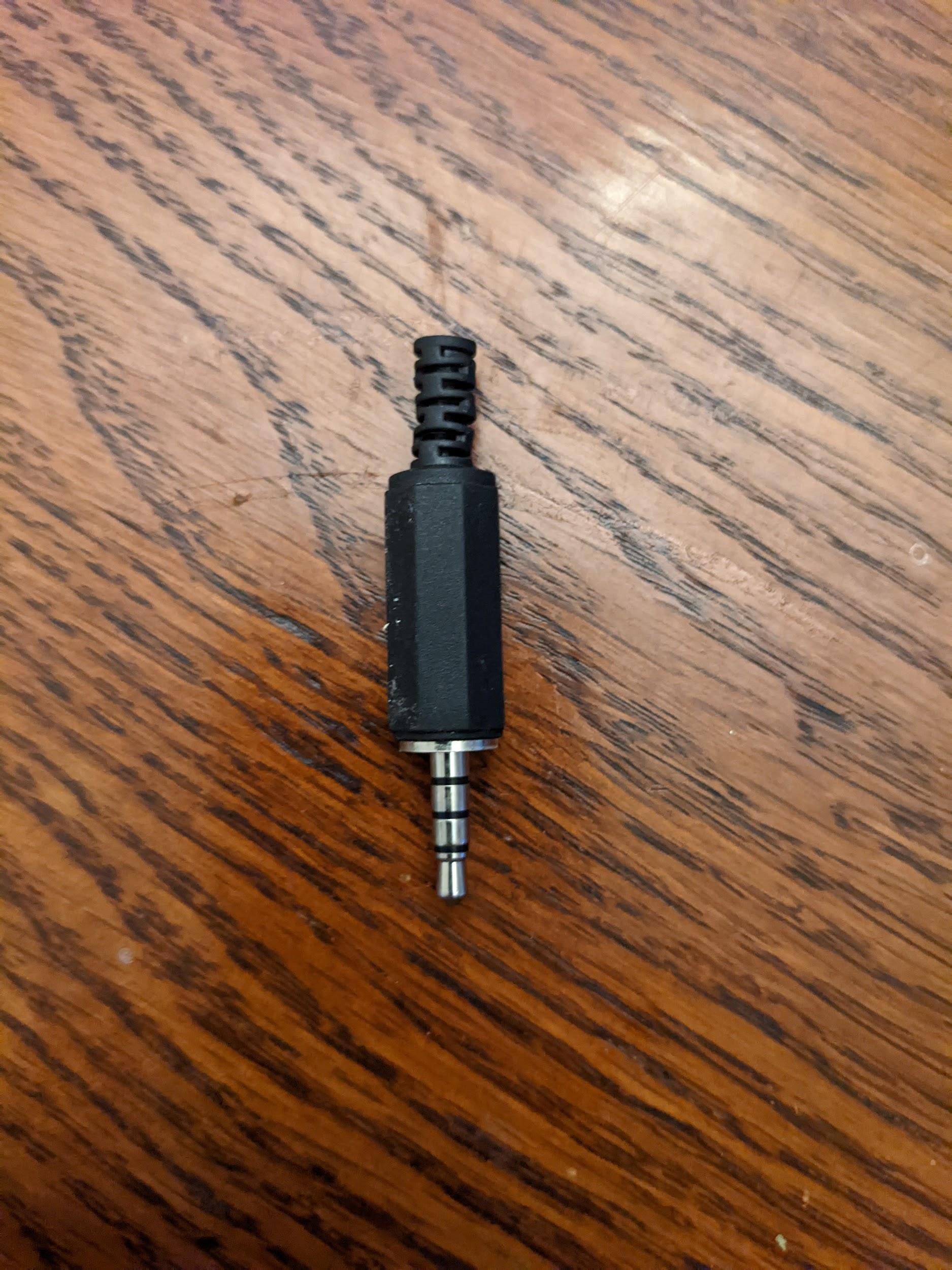

الشكل 1: قابس إعادة توجيه الصوت

لاختبار USB، لديك خياران. الخيار الأول هو استخدام مفتاح إلكتروني لتكرار الصوت متصل بمحوّل الناقل التسلسلي العالمي (USB) إلى تناظري، كما هو موضّح في الشكل التالي:

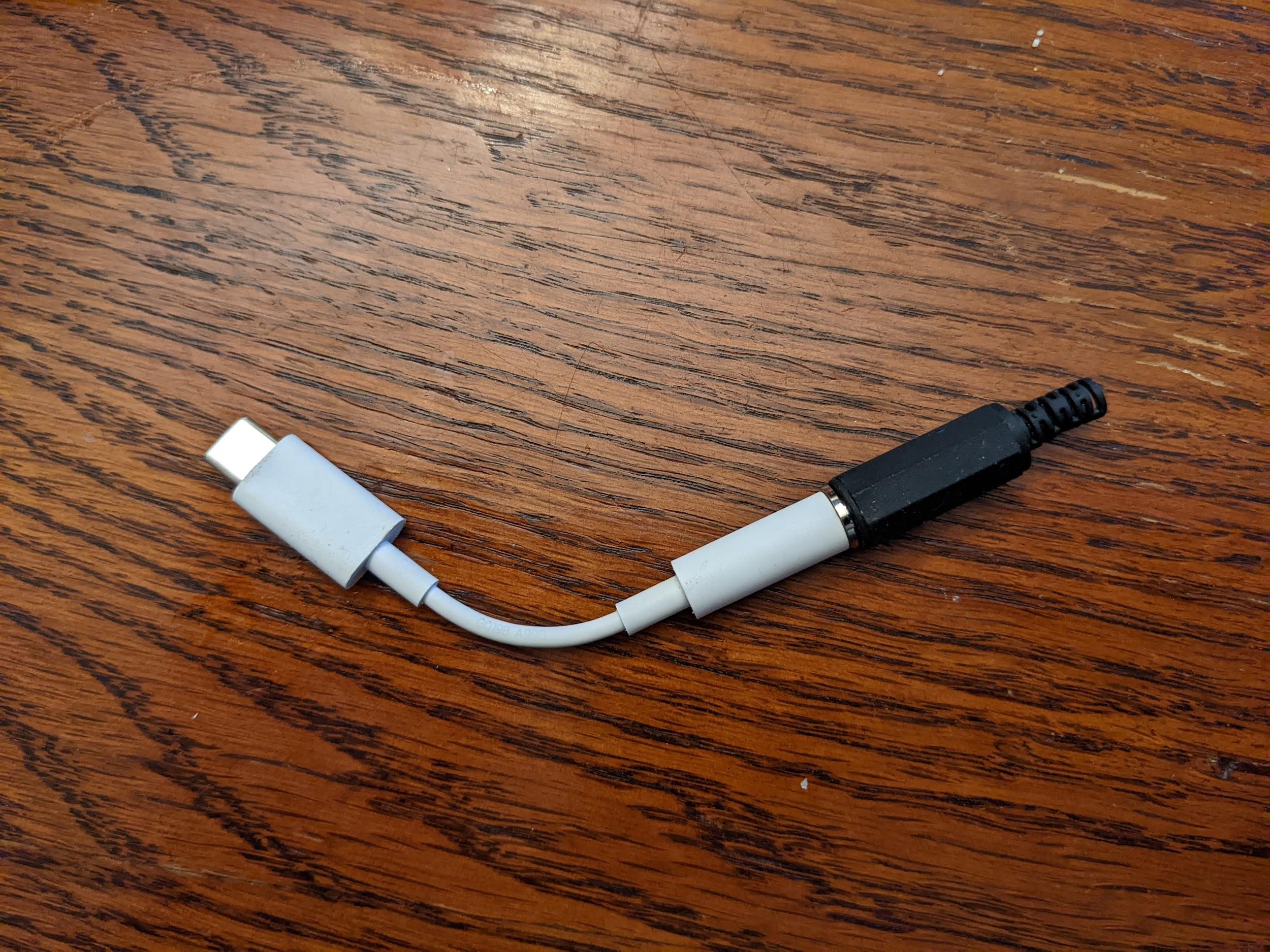

الشكل 2: تم توصيل قابس إعادة توجيه الصوت بمحوّل USB إلى تناظري.

الخيار الثاني هو استخدام واجهة صوت USB مع كابلات تربط الإخراج بالإدخال.

هذه التعليمات مخصّصة لجهاز Presonus AudioBox USB 96:

1. وصِّل موصّل Input 1 بمنفذ Main Out L.
2. وصِّل موصّل Input 2 بمنفذ Main Out R.
3. اضبط مقبض Input 1 على الوضع المستقيم.
4. اضبط مقبض Input 2 على الوضع المستقيم.
5. اضبط مقبض Phones على 0.
6. اضبط مقبض "المزج" (Mixer) على أقصى اليمين لتشغيل الصوت.

7. اضبط المقبض الرئيسي على 45 درجة تقريبًا إلى يسار الوضع العمودي (حوالي الساعة 10:30 على تصميم الساعة).

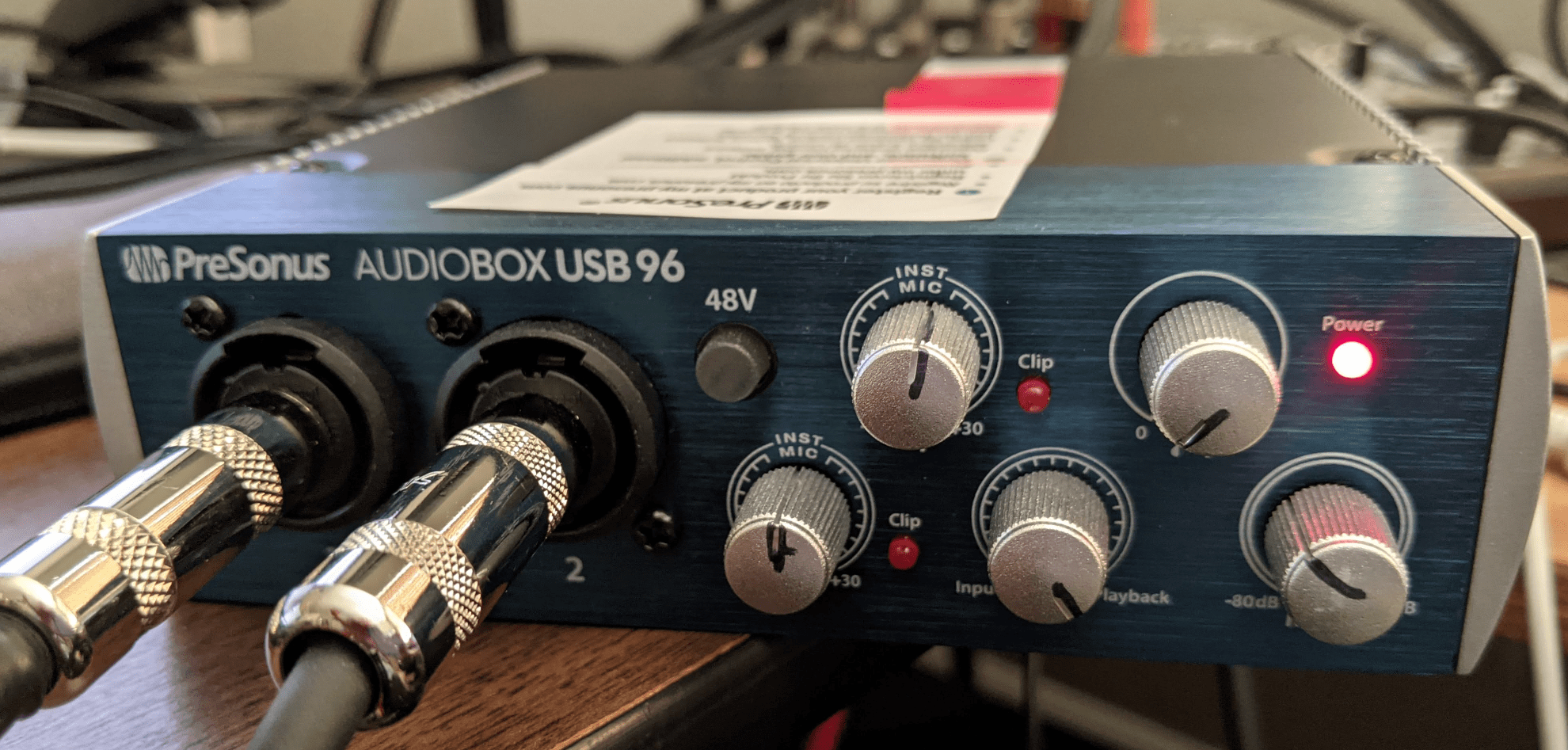

   الشكل 3: جهاز ربط صوتي بمنفذ USB مع الإعدادات الصحيحة

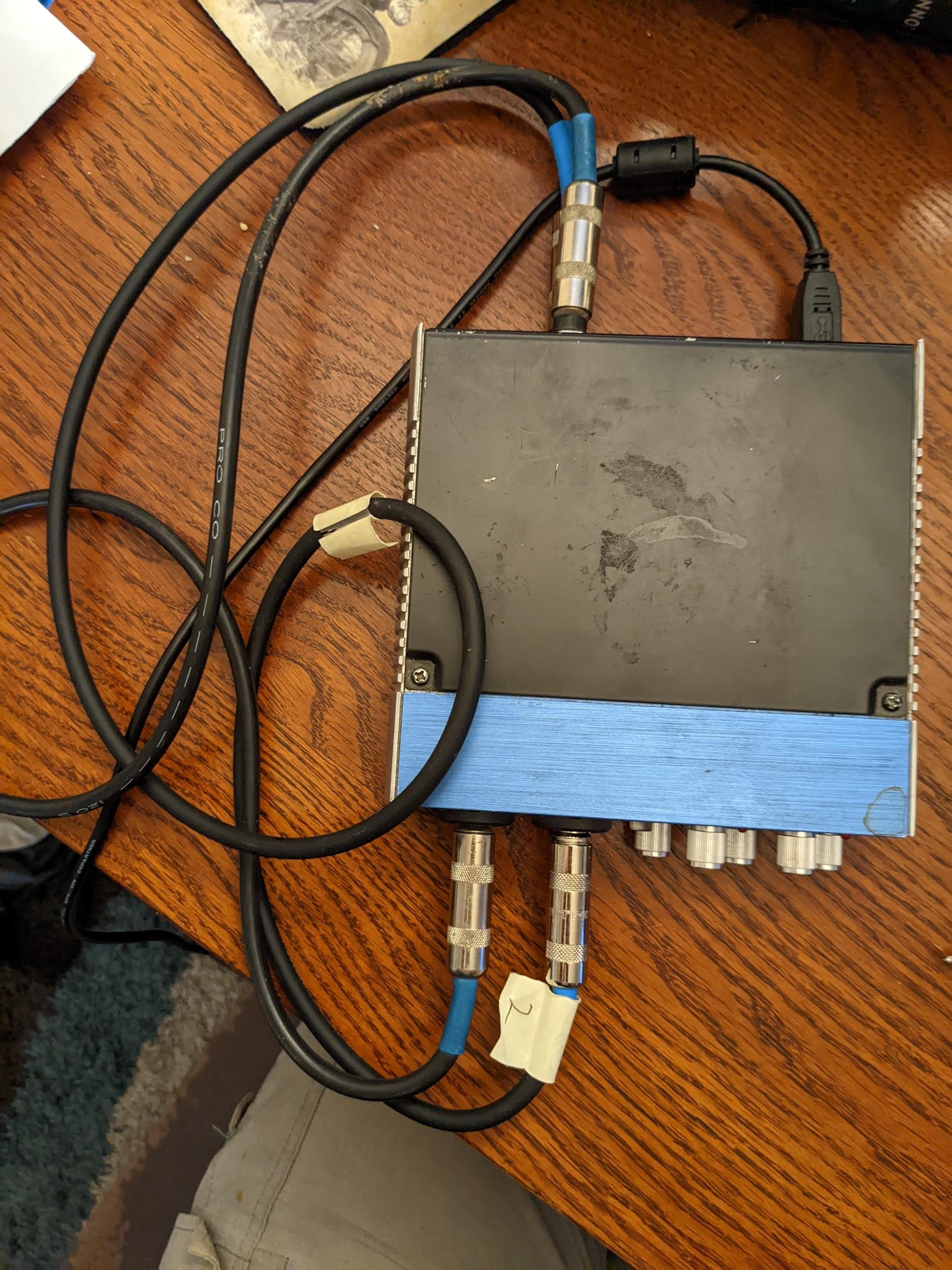

   الشكل 4. صورة من الأعلى لواجهة صوت USB مع التوصيلات الصحيحة

تشغيل اختبار وقت استجابة الصوت

بعد إعداد الأجهزة الطرفية التي اخترتها، شغِّل اختبار زمن انتقال الصوت الحلقي لأخذ قياسات زمن انتقال الصوت الحلقي في جميع المسارات التي يتيحها الجهاز الخاضع للاختبار:

1. اختبار مكبّر الصوت الداخلي إلى الميكروفون الداخلي (مسار مكبّر الصوت أو الميكروفون):

   • أجرِ هذا الاختبار في غرفة هادئة.
   • ضَع الجهاز قيد الاختبار بشكل مسطّح على طاولة. إذا كان الجهاز قيد الاختبار داخل حافظة، قد تحتاج إلى إزالتها.
   • انقر على بدء لاختيار مسار مكبّر الصوت أو الميكروفون. يتم تشغيل سلسلة من أصوات الضوضاء، وفي نهاية عملية الاختبار، يتم عرض نتائج مسار مكبّر الصوت أو الميكروفون. قد تحتاج إلى تعديل مستوى الصوت للحصول على قيمة دقة كافية.

2. إذا لم يكن الجهاز قيد الاختبار مزوّدًا بمنفذ سماعة رأس تناظرية، يمكنك تخطّي هذه الخطوة. بخلاف ذلك، اختبِر مقبس سماعة الرأس التناظرية باتّباع الخطوات التالية:

   • أدخِل قابس اختبار الصوت في مقبس سماعة الرأس التناظرية على الجهاز الخاضع للاختبار. يؤدي ذلك إلى تفعيل الزر بدء لهذا المسار.
   • انقر على البدء. يتم توجيه السلسلة نفسها من دفعات الضوضاء عبر مقبس سماعة الرأس ويتم قياس وقت الاستجابة. قد تحتاج إلى تعديل مستوى الصوت للحصول على قيمة ثقة كافية.

3. إذا كان الجهاز الخاضع للاختبار لا يتضمّن منفذ USB يتيح وضع مضيف USB، تخطَّ هذه الخطوة. وإلا، اختبِر منفذ USB باتّباع الخطوات التالية:

   • وصِّل جهاز USB loopback (المحوّل وقابس loopback أو واجهة USB مع كابلات loopback المناسبة) بالجهاز الخاضع للاختبار.
   • انقر على البدء. يتم توجيه السلسلة نفسها من دفعات الضوضاء عبر محوّل USB أو الواجهة ويتم قياس وقت الاستجابة. قد تحتاج إلى تعديل مستوى الصوت للحصول على قيمة ثقة كافية.

4. الإبلاغ عن النتائج:

   • إذا كانت جميع المسارات تستوفي المعايير الواردة في مستند تعريف التوافق (CDD) لنظام Android، ضَع علامة "تم اجتياز الاختبار" على الاختبار.
   • إذا لم يستوفِ أي مسار المعايير، ضَع علامة على الاختبار كاختبار غير ناجح.

تنفيذ اختبار خط التردد الصوتي

يستخدم هذا الاختبار دونغل لربط الصوت لتحديد خصائص مصدر إخراج الصوت التناظري من مقبس 3.5 ملم في القناتَين اليمنى واليسرى. يستخدم الاختبار ملاحظات الميكروفون من القابس لتسجيل الصوت واحتساب استجابة التردد لكل قناة.

يتم تطبيق معيار الحد الأدنى للطاقة المتوقّعة في كل نطاق (من أربعة نطاقات) على كل قناة.

لإجراء هذا الاختبار، اتّبِع الخطوات التالية:

1. اتّبِع التعليمات العامة للوصول إلى الاختبار.

2. انقر على نعم أو لا للإبلاغ عمّا إذا كان الجهاز مزوّدًا بمنفذ سماعة رأس. إذا لم يكن مزوّدًا بمنفذ فعلي، ضَع علامة على الاختبار كتم اجتيازه من خلال النقر على علامة الاختيار الخضراء في أسفل الشاشة.



   الشكل 5. خط التردد الصوتي

3. وصِّل قابس اختبار الإرجاع بموصل سماعة الرأس (راجِع اختبار وقت الاستجابة في وضع الإرجاع).

4. انقر على Loopback Plug Ready.

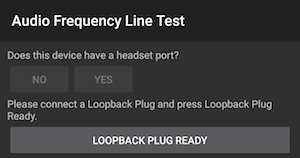

   الشكل 6. مقبس الاستماع إلى صوتك جاهز.

5. انقر على اختبار وانتظر إلى أن يكتمل الاختبار.

6. عند اكتمال الاختبار، اطّلِع على النتائج على شاشة الاختبار.

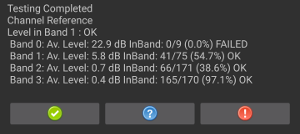

   الشكل 7. اكتمل الاختبار.

7. إذا اجتاز الاختبار، انقر على علامة الاختيار الخضراء. إذا تعذّر إجراء الاختبار، انقر على !.

تشغيل اختبار مكبّر الصوت بتردد الصوت

يستخدم هذا الاختبار الإشارة التي يلتقطها ميكروفون خارجي مرجعي متصل بمنفذ USB لتقييم استجابة التردد لمكبرات الصوت.

يقدّم الميكروفون المرجعي استجابة صوتية مسطّحة وغير معدَّلة. وغالبًا ما تُستخدم هذه الميكروفونات في معدّات التحليل والقياس.

الحدّ الأدنى المقترَح لخصائص الميكروفون المرجعي:

• استجابة تردد ثابتة في النطاق من 100 هرتز إلى 20 كيلوهرتز: +/- 2 ديسيبل نسبة الإشارة إلى الضوضاء 70 ديسيبل (مرجّحة حسب A)
• معدّل التشويش التوافقي الكلي عند 1000 هرتز أقل من% 1 عند مستوى ضغط صوت يبلغ 127 ديسيبل

تشمل الميكروفونات المقترَحة ميكروفون miniDSP USB المعاير للقياس وميكروفون Dayton Audio UMM-6 USB للقياس.

لإجراء الاختبار، اتّبِع الخطوات التالية:

1. انقر على نعم أو لا للإبلاغ عمّا إذا كان الجهاز قيد الاختبار يتيح توصيل ميكروفون مرجعي عبر منفذ USB. إذا لم تنجح، ضَع علامة على الاختبار كاجتياز من خلال النقر على علامة الصح الخضراء في أسفل الشاشة.



   الشكل 8. إتاحة استخدام ميكروفون USB

2. وصِّل ميكروفونًا مرجعيًا بمنفذ USB بالجهاز الخاضع للاختبار، وضَع الميكروفون على بُعد 20 سم من الجهاز الخاضع للاختبار وبشكل عمودي على منتصف الشاشة:



   الشكل 9. الجهاز قيد الاختبار

3. انقر على الميكروفون المرجعي USB جاهز.



   الشكل 10. الميكروفون جاهز.

4. انقر على اختبار وانتظر إلى أن يكتمل الاختبار.

5. عند اكتمال الاختبار، اطّلِع على النتائج على شاشة الاختبار.

6. إذا اجتاز الاختبار، انقر على علامة الاختيار الخضراء. إذا تعذّر إجراء الاختبار، انقر على !.

تنفيذ اختبار الميكروفون بتردد الصوت

يتطلّب هذا الاختبار توفّر سمّاعات خارجية كمصدر للضوضاء البيضاء وميكروفون مرجعي متوافق مع منفذ USB لمعايرة الميكروفون الداخلي للجهاز قيد الاختبار. لا يشترط أن يكون استجابة الترددات الصوتية في السمّاعات ثابتًا، ولكن يجب أن يكون نطاق التغطية جيدًا من الترددات المنخفضة (100 هرتز) إلى الترددات العالية (20 كيلو هرتز).

لإجراء الاختبار، اتّبِع الخطوات التالية:

1. تُستخدَم لتحديد ما إذا كان الجهاز قيد الاختبار يحتوي على منفذ مادي لإخراج الصوت. إذا لم ينجح ذلك، ضَع علامة على الاختبار كتم اجتيازه من خلال النقر على علامة الصح الخضراء في أسفل الشاشة.



   الشكل 11. اختبار ميكروفون الصوت

2. ضَع السمّاعات على بُعد 40 سم بشكل عمودي على وسط شاشة الجهاز الخاضع للاختبار.

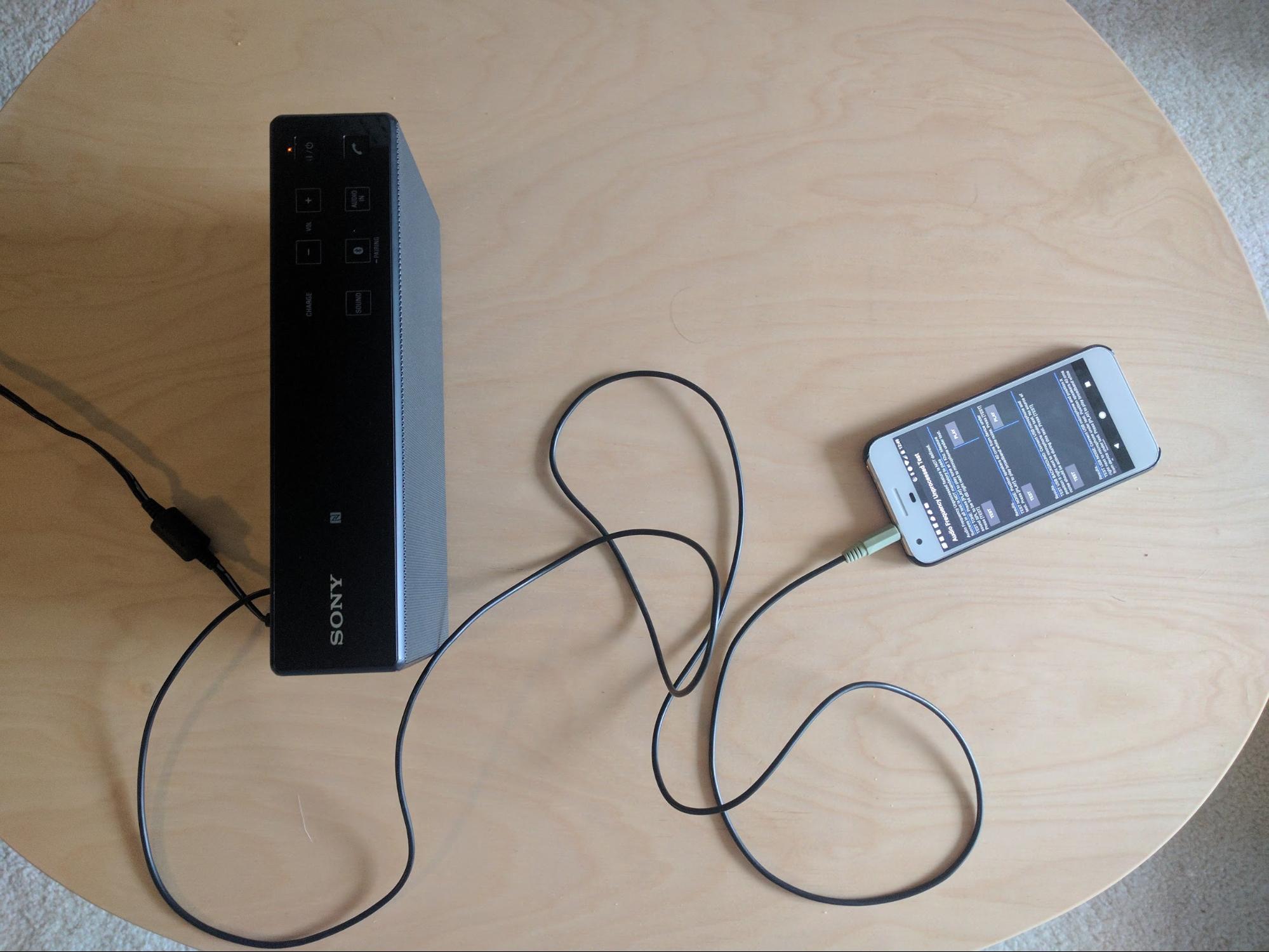

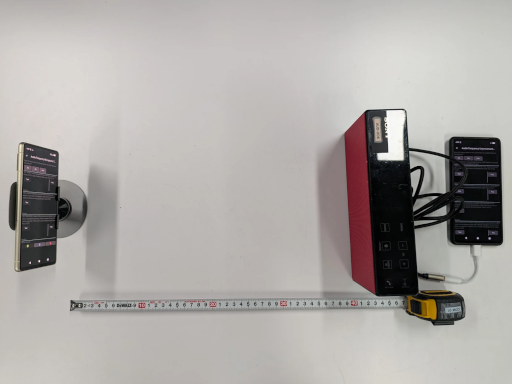

   الشكل 12. الجهاز قيد الاختبار

3. وصِّل مكبّرات صوت خارجية بالهاتف الاحتياطي باستخدام موصل سمّاعة الرأس أو موصل خط الصوت. افصل أي ميكروفون USB متصل بالجهاز الخاضع للاختبار.

4. انقر على تشغيل على الهاتف الثانوي، ثم انقر على اختبار على الجهاز قيد الاختبار وانتظر إلى أن يكتمل الاختبار.

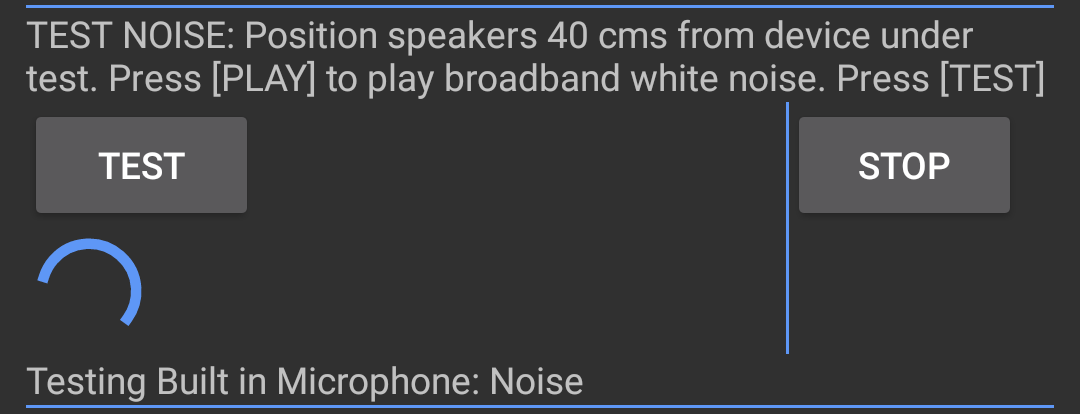

   الشكل 13 اختبار الضوضاء

5. وصِّل ميكروفونًا مرجعيًا بمنفذ USB بالجهاز الخاضع للاختبار. اترك مكبّرات الصوت الخارجية متصلة، وضَع الميكروفون بجانب الميكروفون الداخلي للجهاز الخاضع للاختبار، مع توجيهه نحو مكبّرات الصوت الخارجية.

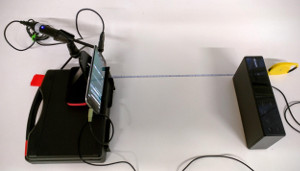

   الشكل 14. موضع الجهاز

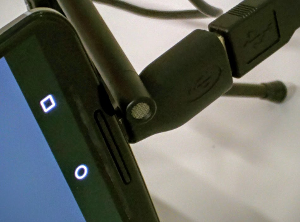

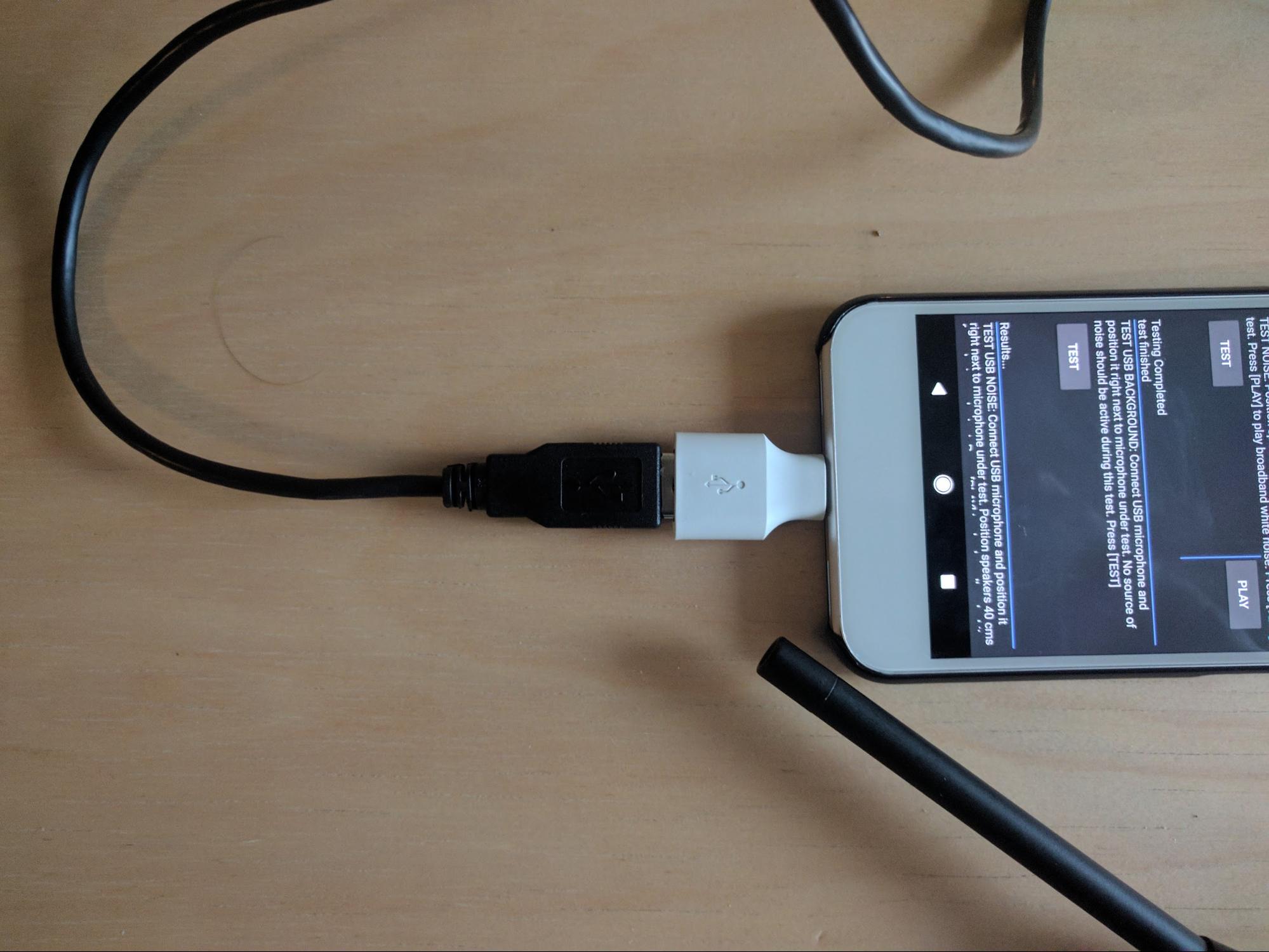

   الشكل 15. موضع الميكروفون

6. انقر على اختبار على الجهاز قيد الاختبار لاختبار تشغيل USB في الخلفية وانتظِر إلى أن يكتمل الاختبار.

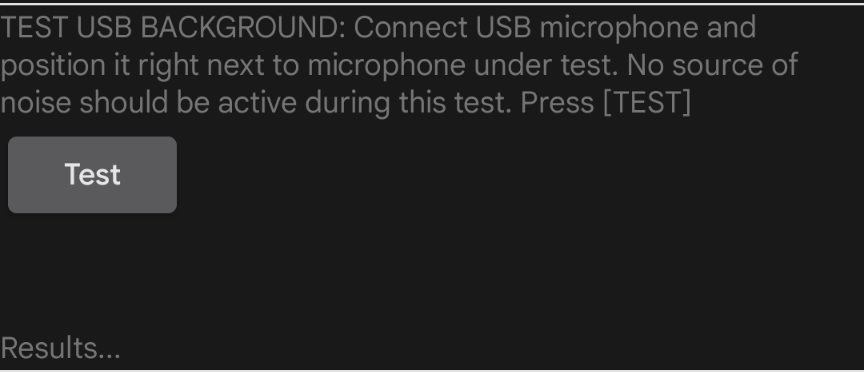

   الشكل 16. اختبار الخلفية على USB

7. انقر على تشغيل على الهاتف الثانوي، ثم انقر على اختبار على الجهاز قيد الاختبار وانتظر إلى أن يكتمل الاختبار.



   الشكل 17 اختبار التشويش في USB

8. سجِّل نتائج الاختبار.

تشغيل اختبار التعرّف على الصوت واختبار التردد الصوتي بدون معالجة

يتطلّب هذا الاختبار مقياسًا لمستوى ضغط الصوت (SPL) بالإضافة إلى ميكروفون مرجعي USB وسماعات خارجية.

في اختبار التردد غير المعالج، إذا كان الجهاز قيد الاختبار يتضمّن تعريفًا لميزة "تردد الصوت غير المعالج"، يجب أن تجتاز جميع أقسام هذا الاختبار. إذا لم يحدّد جهاز قيد الاختبار هذه الميزة، يمكن أن يجتاز الاختبار حتى إذا تعذّر تنفيذ بعض الأقسام.

لإجراء الاختبار، اتّبِع الخطوات التالية:

1. وصِّل مكبّرات صوت خارجية بالهاتف الاحتياطي. افصل أي ميكروفون USB متصل بالجهاز الخاضع للاختبار.

2. لإجراء اختبار النغمات، اتّبِع الخطوات التالية:

   1. انقر على تشغيل على الهاتف الثانوي.

   2. حرِّك مقياس مستوى ضغط الصوت ذهابًا وإيابًا في خط مستقيم من مكبّرات الصوت إلى أن يرصد مستوى ضغط صوت يبلغ 94 ديسيبل في اختبار التردد غير المعالج و90 ديسيبل في اختبار التعرّف على الصوت بالتردد. توضّح الأشكال التالية مستوى ضغط الصوت، والذي يظهر على مقياس مستوى ضغط الصوت في أقصى اليسار.

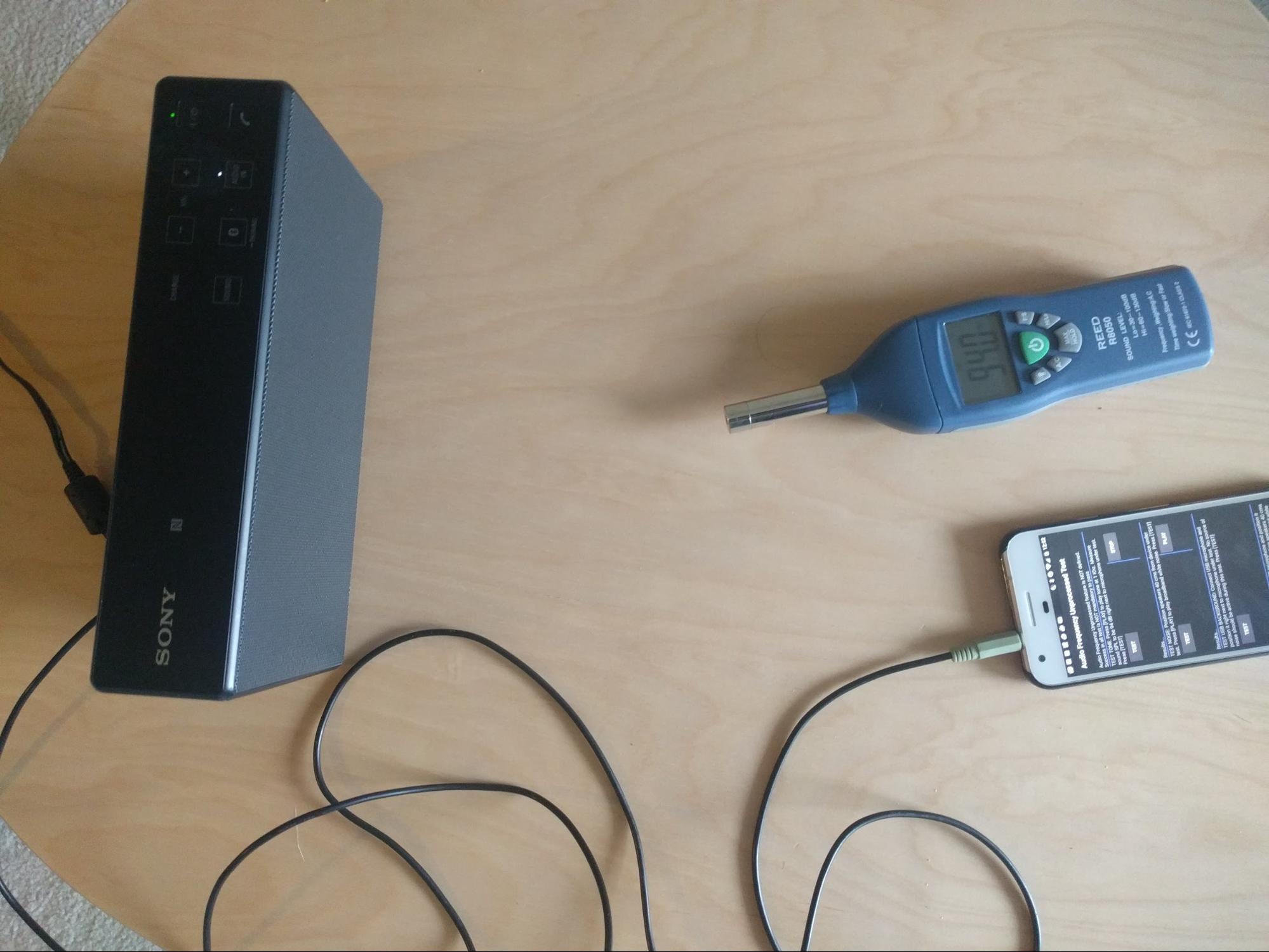

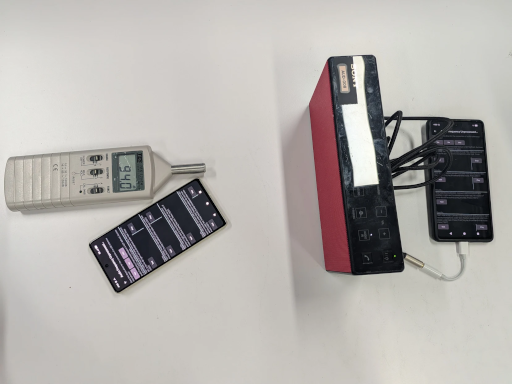

      الشكل 18. إعداد نغمة الاختبار المسبقة غير المعالجة



      الشكل 19. إعداد نغمة الاختبار للتعرّف على الصوت المُعدّ مسبقًا

   3. انقل الجهاز قيد الاختبار وضَع الميكروفون في المكان نفسه تقريبًا الذي تم العثور عليه في الخطوة السابقة.

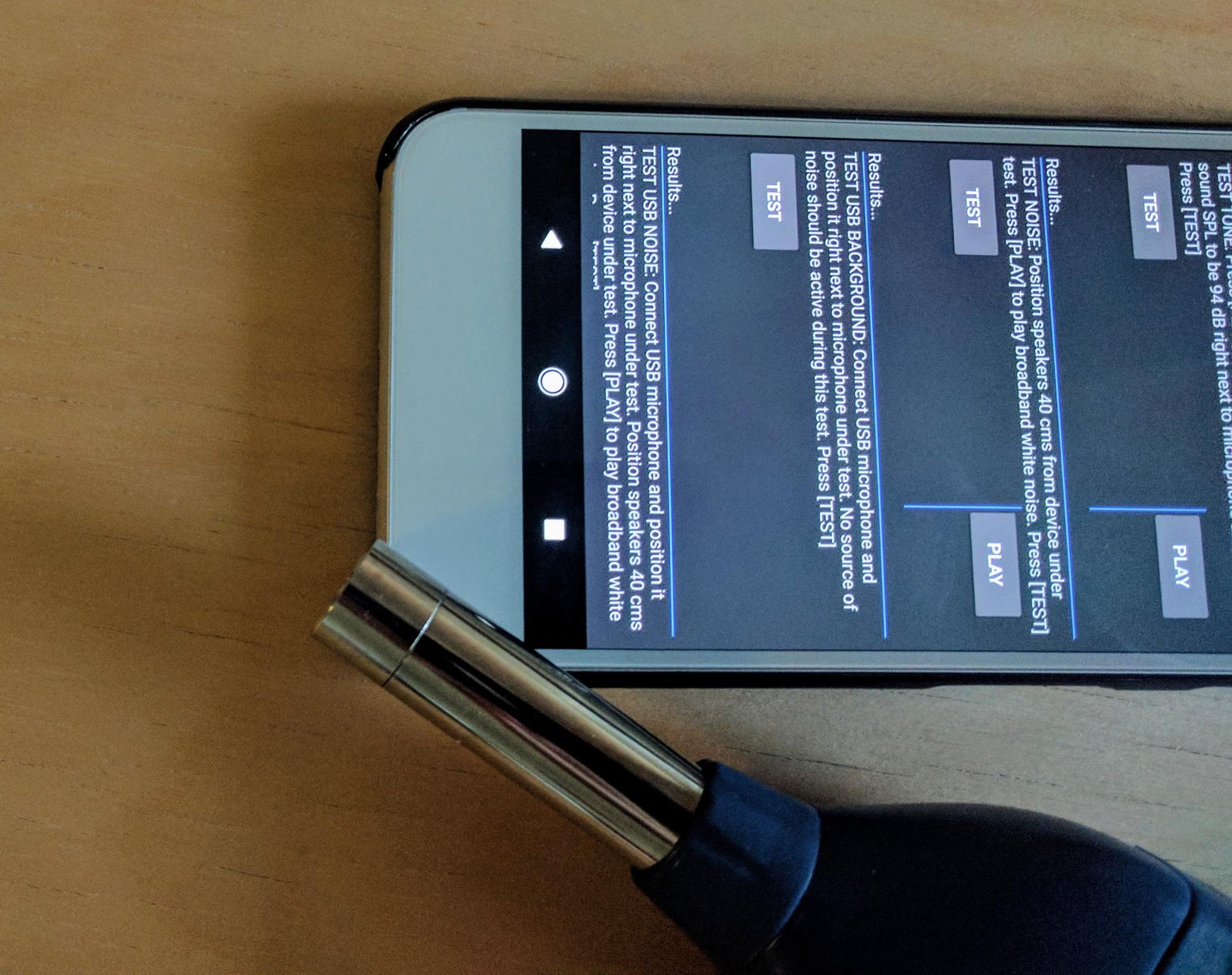

      الشكل 20. موضع مقياس مستوى ضغط الصوت

   4. انقر على تشغيل على الهاتف الثانوي.

   5. انقر على اختبار على الجهاز قيد الاختبار. ينفّذ الجهاز قيد الاختبار عملية تسجيل صوتي قصيرة.

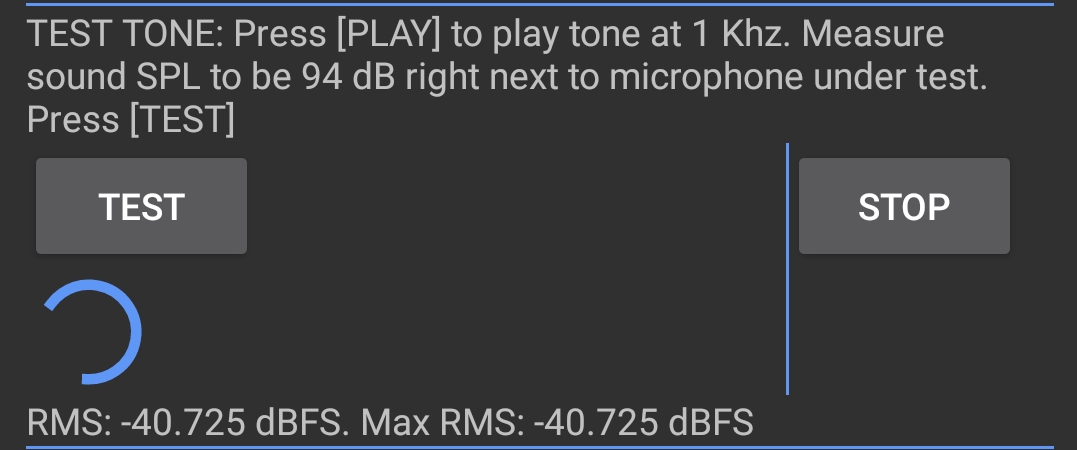

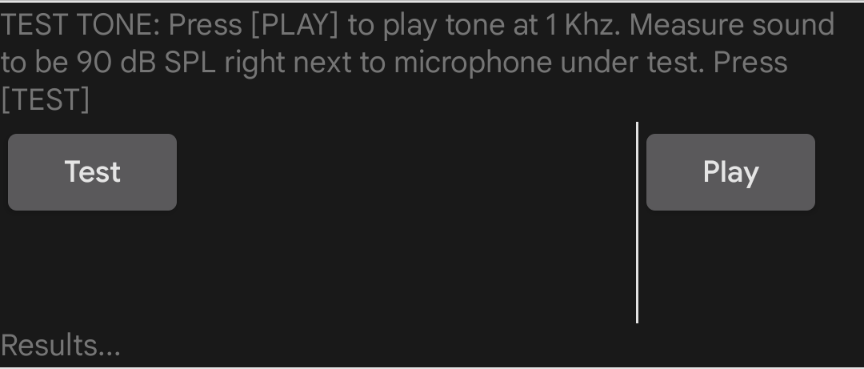

      الشكل 21. تسجيل الصوت

3. لإجراء اختبار الضوضاء، اتّبِع الخطوات التالية:

   1. ضَع السمّاعات بشكل عمودي على منتصف شاشة الجهاز الخاضع للاختبار وعلى بُعد 40 سم.

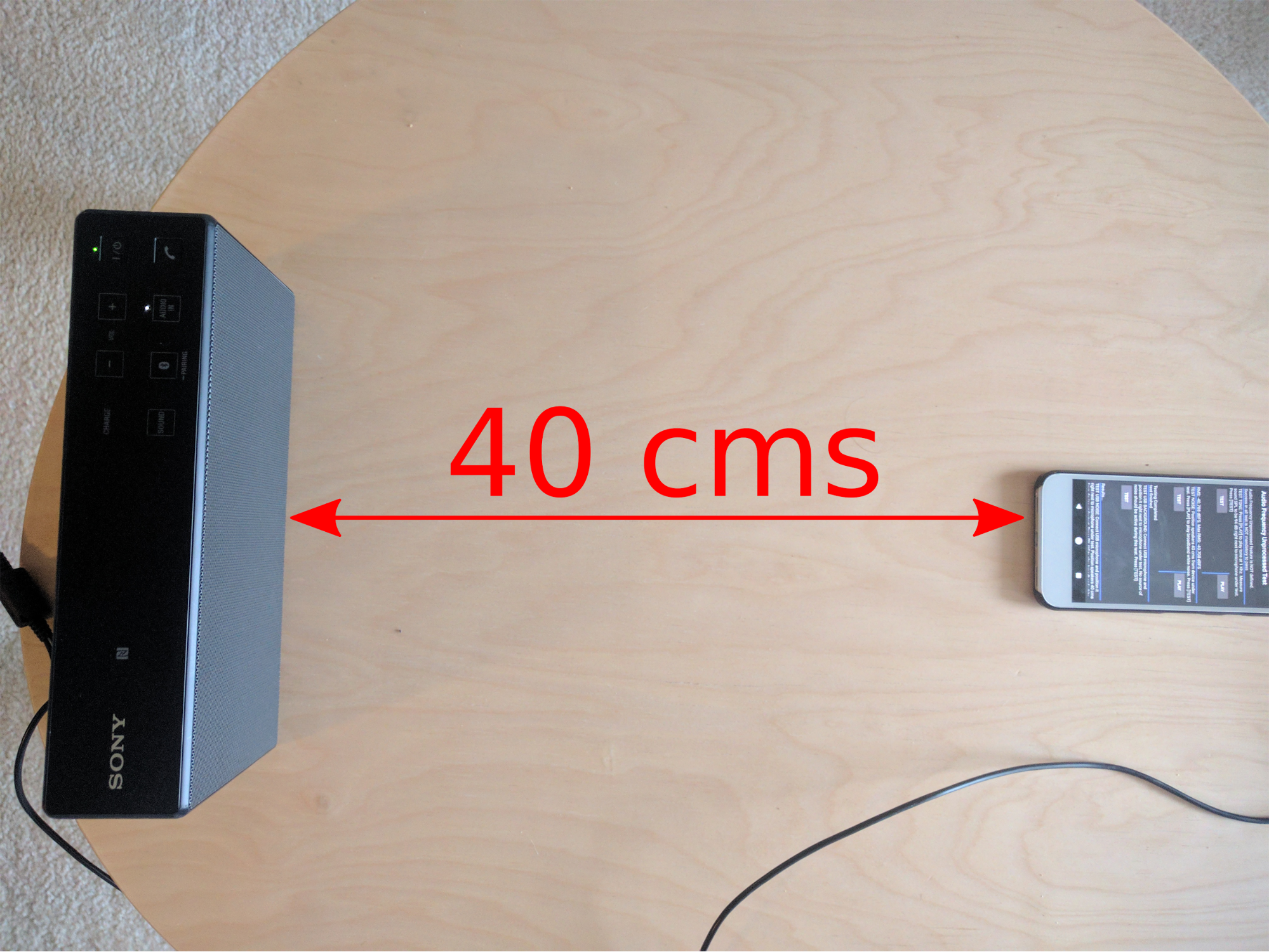

      الشكل 22. موضع مكبّر الصوت

   2. انقر على تشغيل على الهاتف الثانوي.

   3. انقر على اختبار على الجهاز قيد الاختبار وانتظِر إلى أن يكتمل الاختبار.

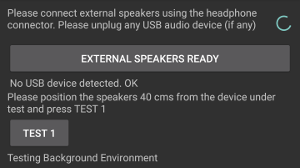

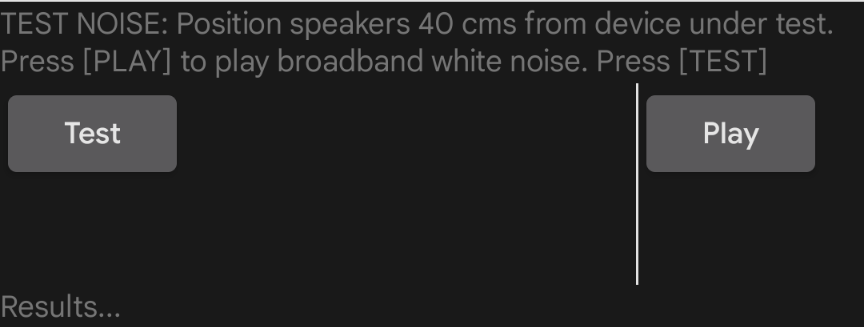

      الشكل 23. جارٍ إجراء الاختبار.

4. لاختبار الخلفية عبر USB، اتّبِع الخطوات التالية:

   1. وصِّل ميكروفونًا مرجعيًا بمنفذ USB بالجهاز الخاضع للاختبار وضعه بالقرب من الميكروفون الداخلي للجهاز.

   2. انقر على اختبار. يتم تشغيل الاختبار وعرض النتائج على الشاشة.

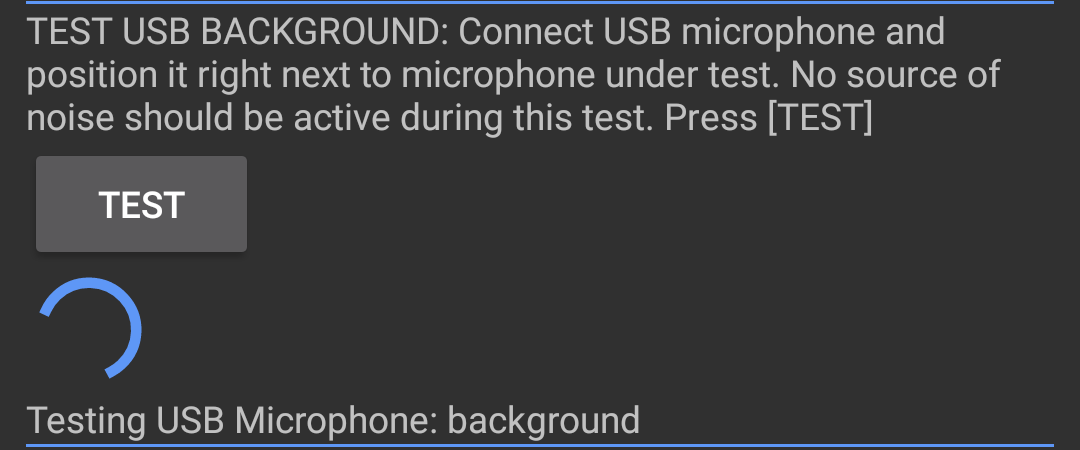

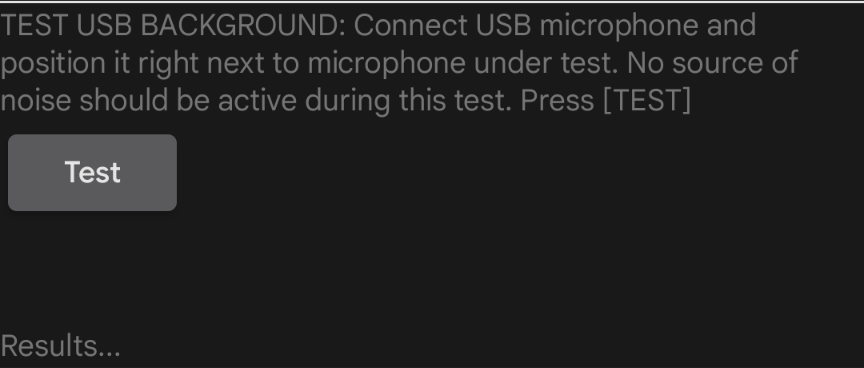

      الشكل 24. جارٍ إجراء الاختبار.

5. لاختبار الضوضاء عبر USB، اتّبِع الخطوات التالية:

   1. ضَع ميكروفون USB في الموضع نفسه الذي كان فيه في الاختبار السابق.
   2. انقر على تشغيل على الهاتف الثانوي. يشغّل مكبّر الصوت ضوضاء النطاق العريض.

   3. انقر على اختبار على الجهاز قيد الاختبار. يتم تشغيل الاختبار وعرض النتائج على الشاشة.



      الشكل 25 جارٍ إجراء الاختبار.

6. اطّلِع على نتائج جميع أقسام الاختبار الأربعة. كرِّر الأقسام حسب الحاجة.

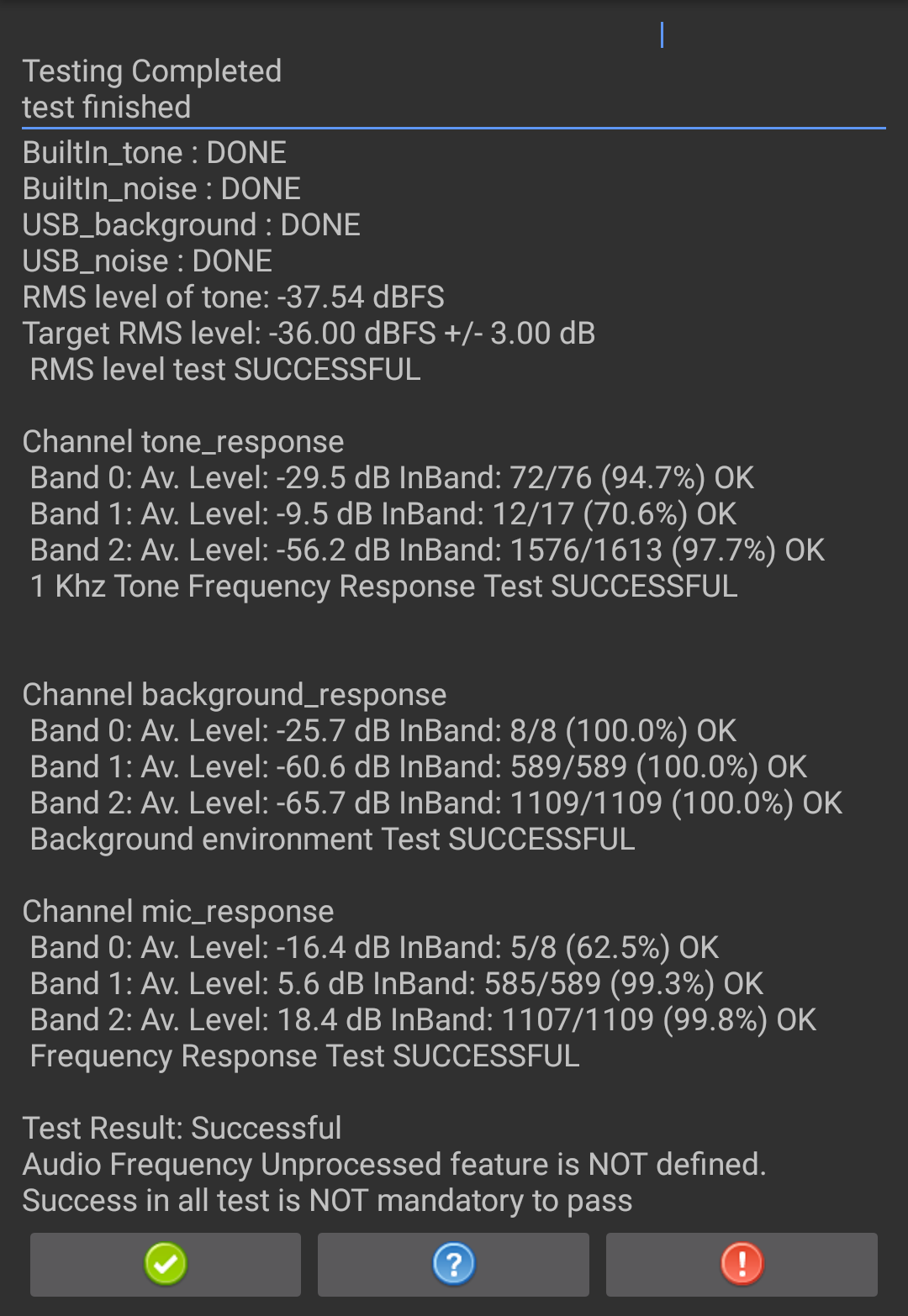

   الشكل 26. نتائج الاختبار

7. إذا اجتاز الاختبار، انقر على علامة الاختيار الخضراء. إذا تعذّر إجراء الاختبار، انقر على !.
